Connecteurs RJ45 Cat6

Qu’est-ce qu’un connecteur RJ45 Cat6 ?

Le connecteur RJ45, ou Registered Jack 45, est le standard universel pour raccorder un câble Ethernet à vos équipements réseau : ordinateurs, routeurs, switchs, panneaux de brassage, etc. Techniquement, il s'agit d’un connecteur modulaire 8P8C (8 positions, 8 contacts) conçu pour transporter des données numériques sur 4 paires torsadées.

La désignation Cat6 (Catégorie 6) correspond à une norme de câblage définie par la TIA/EIA-568-B.2-1, qui élève les exigences techniques en matière de bande passante et d’immunité aux interférences. Un connecteur RJ45 Cat6 est conçu pour supporter des fréquences jusqu’à 250 MHz et des débits jusqu’à 1 Gbit/s sur 100 mètres, voire 10 Gbit/s sur de courtes distances (généralement jusqu’à 55 mètres).

Par rapport à la Cat5e, le Cat6 offre une meilleure isolation entre les paires, des tolérances plus strictes et une résistance accrue à la diaphonie, garantissant ainsi des performances supérieures, notamment dans des environnements réseau plus sollicités.

Pourquoi ce connecteur est-il essentiel ?

Un connecteur RJ45 Cat6 bien choisi et correctement installé joue un rôle déterminant dans la qualité de votre réseau Ethernet. Il assure une connexion fiable des paires torsadées, limite les pertes de signal et préserve l’intégrité des données transmises.

À l’inverse, un connecteur mal adapté, de piètre qualité ou mal serti peut provoquer ralentissements, pertes de connexion, voire une interruption totale du lien. Même avec un câble haut de gamme, un mauvais connecteur peut brider les performances de l’ensemble de l’installation.

Le saviez-vous ? Le Cat6 s’est imposé comme le standard actuel pour les réseaux Gigabit, combinant fréquence étendue (250 MHz), réduction de la diaphonie, et compatibilité 10G sur de courtes distances. Il offre un excellent équilibre entre performance, coût et évolutivité, idéal pour les infrastructures modernes en entreprise comme à domicile.

Comment bien choisir vos connecteurs RJ45 Cat6 ?

Le choix d’un connecteur RJ45 Cat6 est une étape clé dans la réussite de votre installation réseau. Ce composant doit être parfaitement adapté à votre type de câble, à votre environnement d’installation, et aux performances attendues de votre liaison Ethernet.

Un connecteur inadapté (par sa structure, son blindage ou son format) peut entraîner des perturbations, une perte de débit, voire une instabilité du réseau. Pour garantir une connexion Gigabit stable (et au-delà), il est donc essentiel de sélectionner un connecteur Cat6 conforme aux spécifications techniques de votre projet.

Type de blindage : UTP, F/UTP (FTP), S/FTP

Le blindage d’un connecteur RJ45 Cat6 a pour rôle de protéger le signal des interférences électromagnétiques (EMI). Son choix doit correspondre à celui du câble utilisé et à l’environnement dans lequel le réseau sera installé.

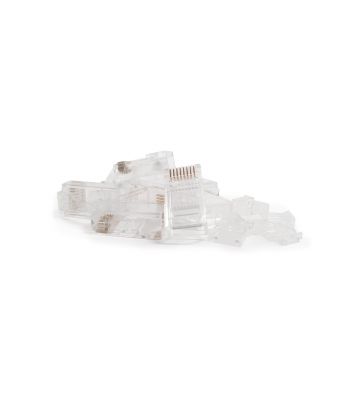

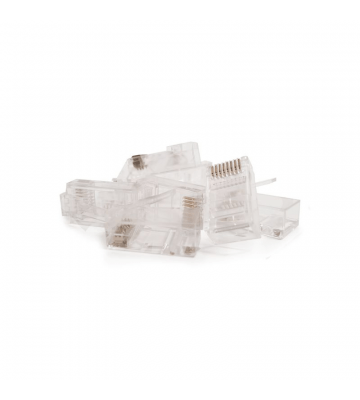

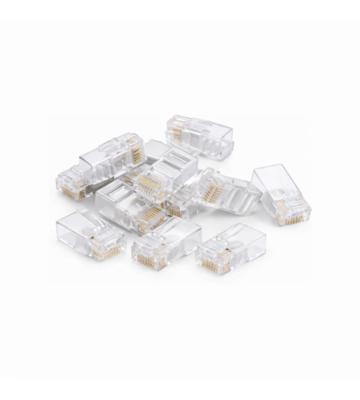

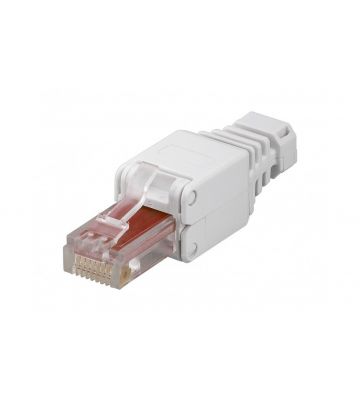

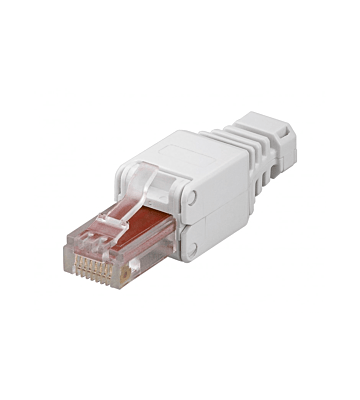

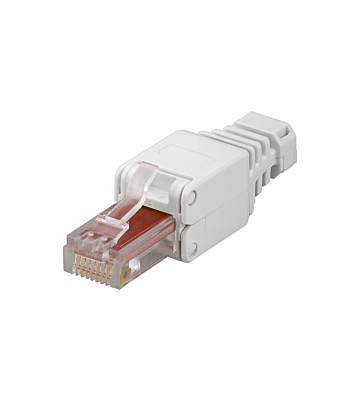

• UTP (non blindé) : destiné aux câbles Cat6 U/UTP. Convient aux environnements peu perturbés (bureaux, habitat). Corps généralement en plastique.

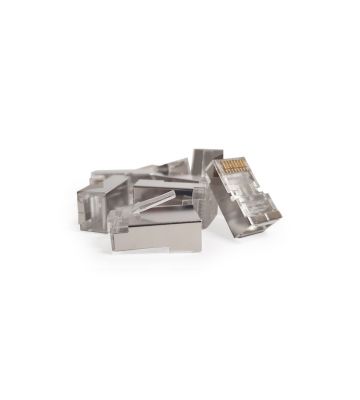

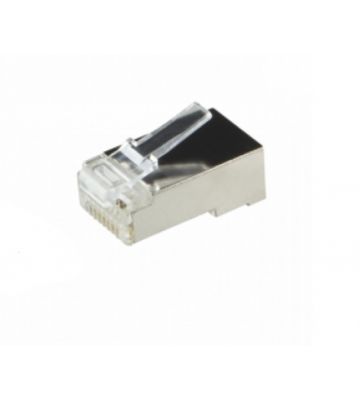

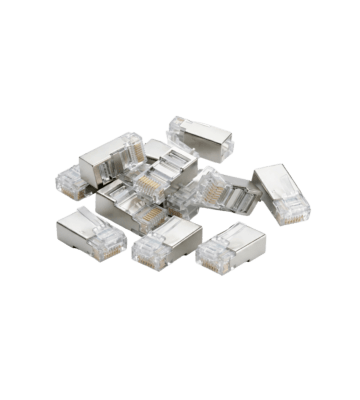

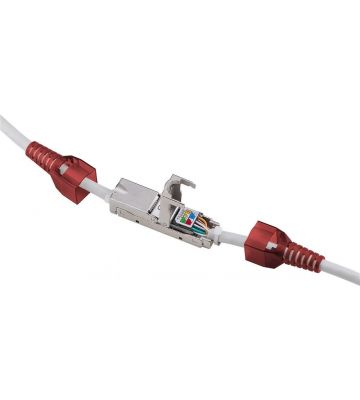

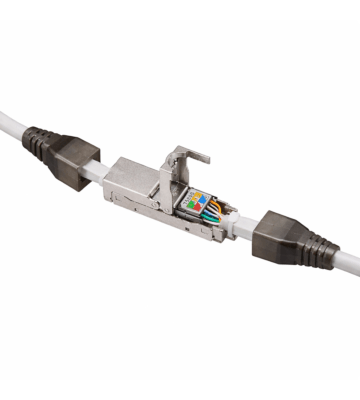

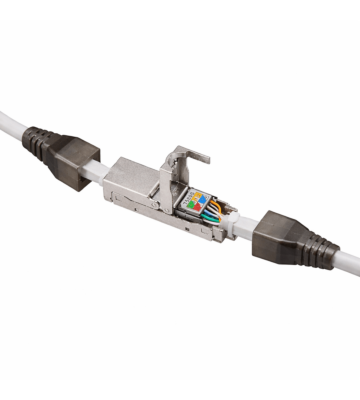

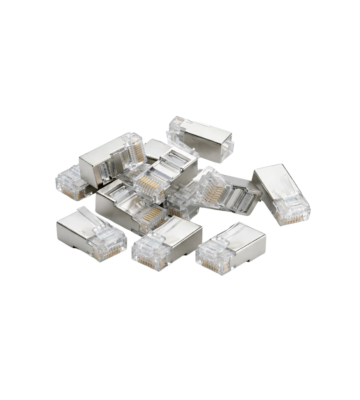

• FTP (F/UTP) : utilisé avec des câbles dotés d’un blindage global en aluminium. Le connecteur intègre une partie métallique pour assurer la continuité du blindage. Recommandé à proximité de sources électromagnétiques modérées.

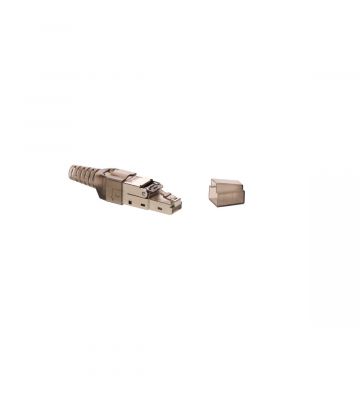

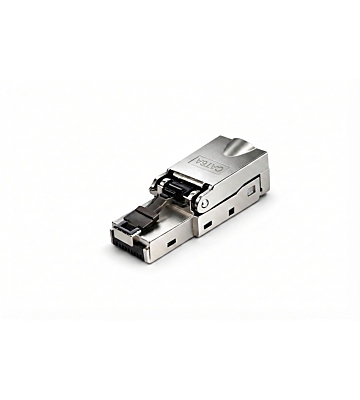

• S/FTP : pour câbles à double blindage (tresse + feuille sur chaque paire). Les connecteurs sont entièrement métalliques. Adaptés aux environnements sensibles ou industriels, où les perturbations sont fréquentes.

Conseil Cablereseau.fr : Pour une protection optimale, veillez à ce que le blindage soit maintenu sur toute la chaîne : câble, connecteur, panneau et prise. Évitez de mélanger composants blindés et non blindés, au risque de perdre l’efficacité du blindage.

Compatibilité avec le type de câble Ethernet

Les câbles Cat6 existent en deux variantes selon leur structure interne, et il est essentiel de choisir un connecteur RJ45 Cat6 compatible avec le type de conducteur :

• Monobrin (solid core) : composé d’un fil unique par conducteur, il est utilisé pour les installations fixes (dans les murs, goulottes, panneaux de brassage). Les connecteurs adaptés possèdent des broches en forme de fourche, conçues pour traverser l’isolant et garantir un contact direct et stable.

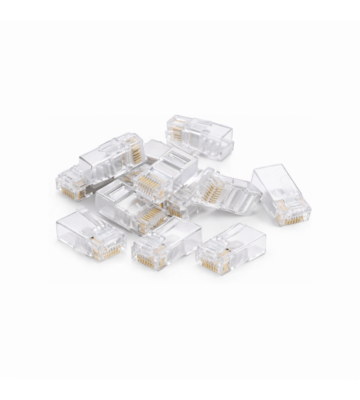

• Multibrin (stranded) : formé de plusieurs brins de cuivre torsadés, ce type est privilégié pour les cordons de brassage ou les zones nécessitant de la souplesse (liaisons temporaires ou mobiles). Les connecteurs compatibles ont des contacts adaptés à cette structure souple, assurant une bonne tenue mécanique et électrique.

À noter : l’utilisation d’un connecteur inadapté au type de conducteur peut entraîner des mauvais contacts, des performances dégradées ou une usure prématurée. Assurez-vous de bien faire correspondre câble et connecteur.

Connecteurs RJ45 Cat6 : standard ou pass-through ?

Il existe deux principaux types de connecteurs RJ45 Cat6 selon la méthode d’assemblage : standard ou pass-through.

Le modèle standard nécessite une préparation précise des fils, coupés à la bonne longueur avant insertion. Le maintien du torsadage au plus près des contacts est essentiel pour garantir les performances du lien, notamment sur des débits Gigabit.

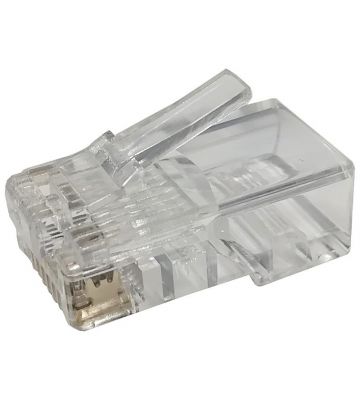

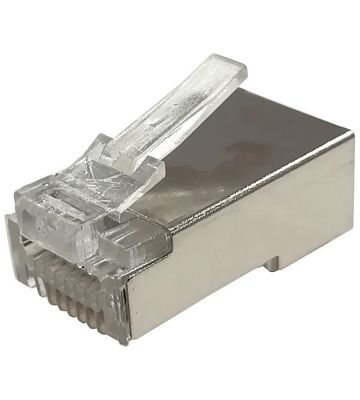

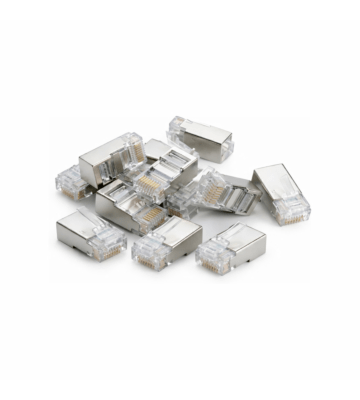

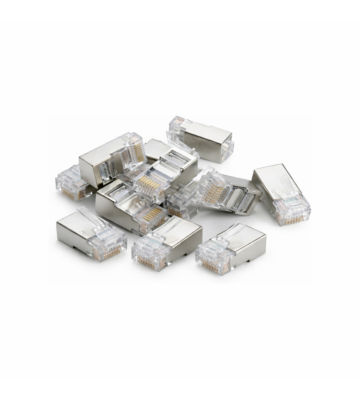

Le pass-through permet aux fils de traverser le connecteur, ce qui facilite le contrôle visuel de l’ordre des couleurs (T568A ou T568B) avant le sertissage. Une pince spécifique coupe les extrémités dépassantes au moment de la fermeture du connecteur.

Ce format réduit les erreurs, accélère le montage et peut contribuer à une meilleure tenue du signal, en conservant les paires torsadées plus proches des points de contact. Mais il exige l’usage d’un outil compatible — une pince inadaptée risque de mal couper les fils et de générer des défauts de contact.

Le choix entre les deux versions dépend surtout de vos habitudes d’installation. Les deux formats sont fiables, à condition d’utiliser les bons outils et de respecter les étapes de montage.

Qualité des contacts et du corps du connecteur

La performance d’un connecteur RJ45 Cat6 repose avant tout sur la qualité de sa fabrication. Pour garantir une liaison stable dans le temps, les matériaux utilisés doivent répondre à des exigences strictes.

Les contacts internes doivent être en alliage cuivreux de qualité (comme le phosphore-bronze), avec un placage or pour assurer une bonne conductivité et une protection contre l’oxydation. Un placage entre 3 et 15 µm convient à un usage courant, tandis qu’un placage 50 µm est recommandé pour les applications critiques ou à forte fréquence de branchement.

Le corps du connecteur est le plus souvent en polycarbonate robuste, parfois teinté pour faciliter l'identification. Pour les versions blindées, une coque métallique (généralement en zinc) garantit la résistance mécanique et la continuité du blindage.

Conseil Cablereseau.fr : vérifiez toujours que le diamètre du câble Cat6 est bien compatible avec le connecteur. Un ajustement trop serré peut compromettre le sertissage ou endommager les conducteurs. Le serre-câble doit maintenir la gaine solidement, sans forcer.

Comment installer et sertir vos connecteurs RJ45 Cat6 ?

Un sertissage mal réalisé peut compromettre les performances d’un réseau, même avec un câble et un connecteur de qualité. Voici les étapes clés pour réussir l’installation d’un connecteur RJ45 Cat6 :

Outils indispensables

• Pince à sertir RJ45 : adaptée au type de connecteur (standard ou pass-through), avec coupe intégrée si nécessaire.
• Outil à dénuder : pour retirer la gaine sans abîmer l’isolant des fils.
• Testeur réseau : pour valider la continuité, l’ordre des paires et détecter toute erreur.
• Ciseaux ou pince coupante fine : pour égaliser les fils ou couper les éléments internes du câble.

Étapes de montage

1. Préparation : dénudez 2 à 3 cm de gaine ; coupez séparateur ou filin si présent.
2. Choix du schéma : T568B est la norme la plus utilisée. L’essentiel est de rester cohérent sur les deux extrémités.
3. Détorsadage minimal : max. 1,25 cm. Alignez les fils selon l’ordre du schéma choisi.
4. Coupe (standard) ou insertion directe (pass-through).
5. Insertion : chaque fil doit aller jusqu’au fond du connecteur. La gaine doit être bien retenue par le serre-câble.
6. Sertissage : pressez fermement avec la pince. Les contacts doivent percer correctement l’isolant.
7. Test final : vérifiez la liaison avec un testeur pour garantir fiabilité et performance.

Erreurs fréquentes à éviter : détorsadage trop long, mauvais ordre des fils, fils mal enfoncés, gaine non maintenue, connecteur inadapté au câble (monobrin/multibrin/blindé), absence de test final.

La fiabilité de votre réseau Cat6 dépend autant du choix du connecteur que de sa pose. Chez Cablereseau.fr, nous mettons à votre disposition des connecteurs RJ45 Cat6 professionnels, ainsi que des conseils techniques pour garantir un résultat optimal.

Découvrez notre gamme de connecteurs RJ45 Cat6 et équipez-vous avec des produits testés et approuvés. Pour toute question, nos experts sont à votre écoute.

Toutes vos questions sur le connecteur RJ45 Cat6

Quelle est la différence principale entre un connecteur RJ45 Cat6 et Cat5e ?

Le connecteur RJ45 Cat6 est conçu pour des fréquences jusqu’à 250 MHz, avec une meilleure isolation et une structure interne optimisée pour les câbles plus épais. Il offre une performance supérieure, notamment en Gigabit Ethernet, et peut supporter le 10G sur de courtes distances, contrairement au Cat5e limité à 1 Gbit/s.

Puis-je utiliser un connecteur RJ45 Cat6 sur un câble Cat5e (ou inversement) ?

Ce n’est pas recommandé. Mélanger les catégories peut causer des pertes de performance ou des incompatibilités mécaniques. Le connecteur Cat6 est prévu pour des fils plus épais (AWG23), ce qui peut poser problème avec du Cat5e. Il est toujours préférable d’utiliser des composants de même catégorie.

Un connecteur RJ45 Cat6 blindé est-il toujours préférable ?

Pas systématiquement. Un modèle blindé est utile si le câble l’est aussi, et si l’environnement présente des interférences. En l’absence de perturbations électromagnétiques, un connecteur UTP de qualité suffit. Le blindage est à privilégier dans les installations industrielles ou les zones à forte densité de câbles.

Quelle est la durée de vie d’un connecteur RJ45 Cat6 ?

Un connecteur Cat6 de bonne qualité, avec un placage or (idéalement 50 µm), peut supporter entre 750 et 1000 insertions. S’il est bien serti et protégé, sa durée de vie électrique peut dépasser 10 à 20 ans, en fonction des conditions d’usage et de l’environnement.

Dois-je obligatoirement utiliser le schéma T568B avec le Cat6 ?

T568B est la norme la plus courante en France, mais T568A reste tout à fait valide. L’essentiel est de rester cohérent aux deux extrémités du câble, et sur l’ensemble de l’installation. Mélanger les deux schémas peut causer des erreurs ou un câblage croisé involontaire.
