Connecteurs sans outillage (montage sans pince)

Qu'est-ce qu'un connecteur RJ45 sans outil ?

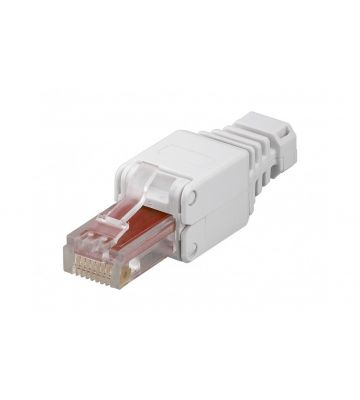

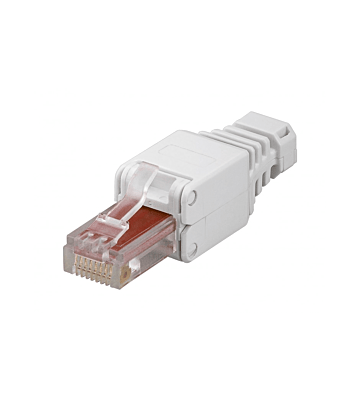

Un connecteur RJ45 sans outil est une prise mâle (plug) conçue pour être montée à l'extrémité d'un câble Ethernet (Cat5e, Cat6, Cat6a, Cat7, etc.) sans nécessiter l'usage d'une pince à sertir traditionnelle.

Son principe de fonctionnement ingénieux repose sur un mécanisme intégré qui permet d'établir la connexion électrique entre les fils du câble et les contacts du connecteur par simple pression manuelle, par clipsage ou parfois par un système de vissage intégré.

Contrairement aux connecteurs RJ45 classiques où les contacts doivent être enfoncés à travers l'isolant des fils à l'aide d'une pince spécifique, les connecteurs RJ 45 sans outil disposent de contacts auto-dénudants (IDC - Insulation Displacement Connector). Lorsque le mécanisme du connecteur est actionné, ces contacts perforent l'isolant des conducteurs du câble pour assurer une liaison électrique directe et sécurisée. Le guidage des fils est souvent facilité par un peigne ou un gabarit de câblage intégré, minimisant ainsi les risques d'erreur.

En quoi ce connecteur révolutionne-t-il vos installations ?

L'adoption des connecteurs RJ45 sans outil apporte une multitude d'avantages qui séduisent aussi bien les professionnels que les particuliers.

Ces bénéfices transforment radicalement l'expérience de montage des câbles réseau :

• Simplicité et rapidité d'installation : c'est l'atout majeur. Le montage d'un connecteur sans outil peut s'effectuer en quelques minutes seulement, même pour une personne peu expérimentée. Plus besoin de maîtriser la technique du sertissage, souvent source d'erreurs pour les non-initiés.
• Aucun outil spécialisé requis : oubliez la nécessité d'investir dans une pince à sertir RJ45 ou un outil LSA. Cela représente une économie non négligeable et une praticité indéniable, surtout pour des interventions ponctuelles ou en déplacement. Un simple cutter ou une pince à dénuder pour la gaine extérieure du câble suffit.
• Fiabilité des connexions : bien que "sans outil", ces connecteurs sont conçus pour offrir une connexion électrique stable et de haute performance. Les mécanismes de verrouillage assurent un maintien ferme des fils et une bonne tenue mécanique.
• Idéal pour les interventions rapides et les bricoleurs : que ce soit pour un dépannage urgent, l'ajout d'un point d'accès réseau de dernière minute, ou la confection d'un câble sur mesure pour son installation domestique, le connecteur RJ 45 sans outil est la solution rapide et efficace.
• Réduction des erreurs de câblage : de nombreux modèles intègrent des guides-fils colorés ou numérotés qui respectent les schémas de câblage T568A ou T568B. Cela simplifie grandement l'organisation des paires torsadées et limite les risques d'inversion des fils.

Note de nos experts Cablereseau.fr : pour nos clients professionnels, le gain de temps sur chaque connexion se traduit par une productivité accrue sur les chantiers. Pour les particuliers, c'est l'assurance d'une installation réussie sans stress et sans avoir à acheter du matériel spécifique pour un usage unique.

À qui s'adresse le connecteur Ethernet sans outil ?

Polyvalents et faciles à utiliser, les connecteurs RJ45 sans outil conviennent aussi bien aux particuliers qu’aux professionnels.

Un choix pratique pour les particuliers et les bricoleurs

Pour un usage domestique, ces connecteurs représentent un vrai gain de temps. Plus besoin de pince à sertir ni de compétences techniques poussées : le montage est intuitif, économique et adapté à des câbles personnalisés.

En plus de la satisfaction de faire soi-même, vous obtenez une installation propre et fonctionnelle, que ce soit pour un PC, une console ou une box internet.

Une solution agile pour les professionnels en intervention

Les techniciens réseau et informaticiens en déplacement apprécient ces connecteurs pour leur rapidité de mise en œuvre. En cas de dépannage ou d’installation dans des zones difficiles d’accès, ils évitent de manipuler un outillage encombrant.

Ils sont aussi utiles pour tester rapidement des configurations ou préparer des installations temporaires, tout en complétant efficacement l’équipement classique.

Idéal pour des besoins spécifiques et des réseaux plus poussés

Les connecteurs sans outil sont également adaptés aux usages plus exigeants, comme l’alimentation d’équipements via PoE, les réseaux domestiques avancés avec plusieurs points d’accès ou les installations dans les PME. Ils permettent des connexions fiables sans matériel supplémentaire, même pour des liaisons 10 Gbit/s.

Comment bien choisir vos connecteurs RJ45 sans outil ?

Pour garantir une connexion réseau performante et durable, le choix de votre connecteur RJ45 sans outil ne doit pas être laissé au hasard :

• Compatibilité avec la catégorie de votre câble Ethernet : assurez-vous que le connecteur est au moins de la même catégorie que votre câble (Cat5e pour 1 Gbit/s, Cat6 pour 1 à 10 Gbit/s sur courtes distances, Cat6a pour 10 Gbit/s jusqu'à 100m, ou Cat7 pour des performances encore supérieures et un meilleur blindage). Utiliser un connecteur de catégorie inférieure briderait les performances.

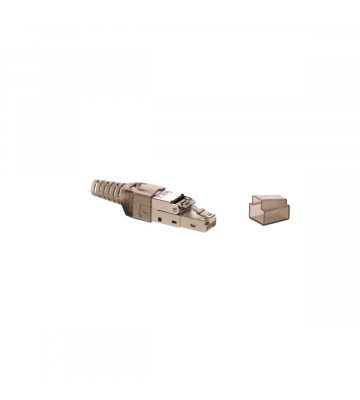

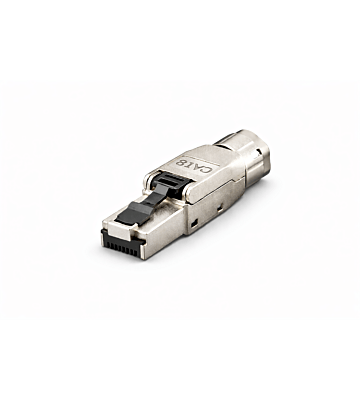

• Type de blindage adapté à votre câble et environnement : pour les câbles non blindés (UTP), choisissez un connecteur UTP. Pour les câbles blindés (FTP, S/FTP), un connecteur blindé métallique est impératif afin de maintenir la protection contre les interférences, ce qui est crucial pour les hauts débits (10 Gbit/s) et les câbles Cat6a ou Cat7.
• Adéquation avec les caractéristiques physiques de votre câble : vérifiez que le connecteur est compatible avec le diamètre des conducteurs de votre câble (exprimé en AWG, typiquement entre AWG22 et AWG26) et avec le diamètre extérieur total du câble (en mm) pour un bon maintien.
• Type de connecteur – Mâle (plug) ou Femelle (keystone) : pour confectionner un cordon réseau, optez pour un connecteur mâle (plug) sans outil. Les connecteurs femelles (keystones) sans outil sont destinés aux prises murales ou panneaux de brassage.
• Qualité de fabrication et des matériaux : privilégiez des connecteurs robustes avec des contacts en bronze phosphoreux dotés d'un plaquage or. Un plaquage or de qualité (idéalement 50 micromètres pour les applications exigeantes ou PoE) assure une meilleure conductivité, une résistance à la corrosion et donc une connexion plus fiable et durable.

Comment monter votre connecteur RJ45 sans outil ?

Monter un connecteur RJ45 sans outil est à la portée de tous.

Suivez ces étapes pour une installation réseau rapide et efficace, et obtenez une connexion Ethernet parfaite en quelques minutes :

1. Préparation du câble : dénudez soigneusement environ 2 à 3 cm de la gaine extérieure de votre câble Ethernet (attention à ne pas entailler les fils). Détorsadez les paires et organisez les 8 fils selon le schéma de câblage choisi (T568A ou T568B, souvent indiqué sur le connecteur ou sa notice). Coupez les fils à la longueur appropriée pour qu'ils s'insèrent correctement dans le guide-fils du connecteur.
2. Insertion des fils : insérez chaque fil dans son emplacement dédié du guide-fils ou du corps du connecteur RJ45 sans outil, en respectant scrupuleusement l'ordre du code couleur. Assurez-vous que chaque fil est bien enfoncé jusqu'au fond pour garantir le contact.
3. Fermeture et verrouillage : refermez le corps du connecteur. Selon le modèle, cela peut impliquer de rabattre un clapet, de visser une bague, ou de presser fermement les deux parties du connecteur jusqu'à entendre un clic. Ce mécanisme va automatiquement plaquer les contacts auto-dénudants sur les conducteurs, assurant la connexion.
4. Vérification (recommandée) : si possible, testez votre câble nouvellement monté avec un testeur de câble réseau. Cela vous confirmera la bonne continuité de chaque fil et l'absence d'erreurs de montage avant de brancher vos équipements.

Questions fréquentes sur les connecteurs RJ45 sans outil

Un connecteur RJ45 sans outil est-il aussi performant qu'un connecteur serti avec une pince ?

Oui, un connecteur Ethernet sans outil de bonne qualité, correctement monté sur un câble adapté, offre des performances (débit Gbit/s, fréquence MHz) comparables à celles d'un connecteur serti traditionnellement pour la catégorie visée.

Puis-je utiliser un connecteur RJ45 sans outil sur n'importe quel type de câble Ethernet (rigide, souple/multibrin) ?

La plupart des modèles sont compatibles avec les fils rigides (monobrin) et souples (multibrin), mais vérifiez toujours les spécifications du connecteur (notamment la plage d'AWG supportée) car certains sont optimisés pour un type spécifique.

Quelle est la durée de vie d'une connexion réalisée avec un connecteur "tool-less" ?

Une connexion réalisée avec un connecteur RJ45 sans outil de qualité est conçue pour être durable et fiable dans le temps, similaire à une connexion sertie, à condition que le montage soit bien effectué.

Les connecteurs RJ45 sans outil sont-ils compatibles avec les applications PoE (Power over Ethernet) ?

Oui, de nombreux connecteurs RJ45 sans outil, notamment les modèles blindés et de catégorie supérieure (Cat6, Cat6a), sont compatibles PoE, PoE+ et PoE++. Vérifiez cette compatibilité sur la fiche produit.

Est-il facile de démonter et réutiliser un connecteur RJ45 sans outil ?

Certains modèles sont conçus pour être démontables et réutilisables plusieurs fois, ce qui est un avantage. D'autres sont à usage unique une fois le mécanisme de verrouillage enclenché. Consultez la description du produit.

Pourquoi acheter son connecteur RJ45 sans outil chez Cablereseau.fr ?

Cablereseau.fr vous offre une sélection experte de connecteurs RJ45 sans outil de qualité professionnelle, un conseil technique avisé pour vos projets réseau, une disponibilité des produits (souvent en lot) et une expédition rapide partout en France.
