Coupleurs

Qu'est-ce qu'un coupleur RJ45 et comment fonctionne-t-il ?

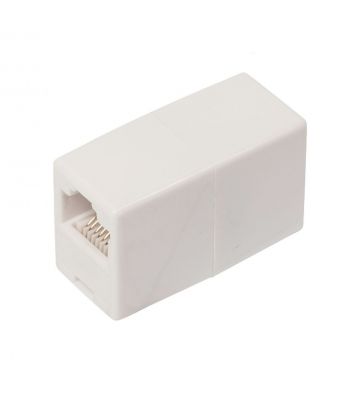

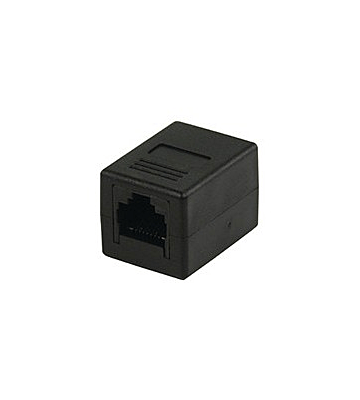

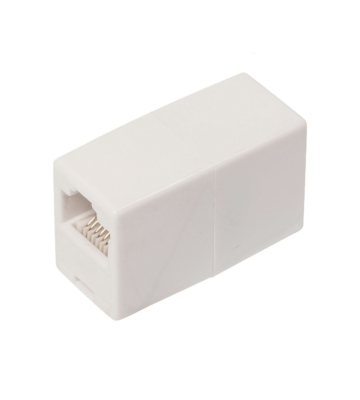

Un coupleur RJ45 se présente sous la forme d'un petit boîtier compact de forme rectangulaire. Sa caractéristique principale est de posséder deux ports RJ45 femelles identiques, situés de part et d'autre (ou côte à côte sur certains modèles spécifiques).

Le principe de fonctionnement est d'une grande simplicité : il permet de connecter directement deux câbles Ethernet standards, chacun étant terminé par un connecteur RJ45 mâle. En insérant les deux connecteurs mâles dans les ports femelles du coupleur, on établit une continuité électrique directe entre les huit conducteurs de chaque câble, créant ainsi une extension physique de la ligne réseau.

L’unique rôle du coupleur RJ 45 est de prolonger UNE SEULE et même ligne réseau Ethernet. En d'autres termes, il vous permet d'augmenter la longueur de votre câble existant en y raccordant un second câble.

Un coupleur RJ45 ne doit absolument pas être confondu avec un switch réseau ou un répartiteur Ethernet. Ces derniers sont des dispositifs actifs (pour les switchs) ou passifs (pour certains répartiteurs simples) qui servent à multiplier le nombre de ports disponibles pour connecter plusieurs appareils (comme des ordinateurs, des imprimantes, des routeurs) à un même réseau. Le coupleur, lui, ne fait que joindre deux segments de câble pour n'en former qu'un plus long.

Quels sont les avantages du coupleur RJ45 ?

L'utilisation d'un coupleur RJ45 présente plusieurs avantages :

• Solution économique : il est bien plus abordable d'acheter un coupleur et un second câble d'appoint que de remplacer intégralement un câble Ethernet déjà installé, surtout si ce dernier est long ou passe dans des goulottes, des murs ou des faux plafonds.
• Praticité et rapidité : l'extension de câble se fait en quelques secondes seulement. Il suffit de brancher les deux câbles dans le coupleur, sans aucun outil spécifique ni compétence technique particulière en câblage. C'est une véritable solution plug-and-play.
• Flexibilité : le coupleur RJ45 est idéal pour des besoins d'extension temporaires (lors d'un événement, d'un test) ou pour des ajustements permanents mais simples de votre installation réseau existante.

Point technique Cablereseau.fr : à l'intérieur d'un coupleur RJ45 de qualité, les huit contacts de chaque port femelle sont directement reliés "pin à pin" (broche 1 à broche 1, broche 2 à broche 2, etc.) aux contacts du port opposé. C'est cette liaison directe qui assure la continuité du signal Ethernet à travers le raccord.

Quand utiliser un coupleur RJ45 ?

Le coupleur RJ45 est un adaptateur réseau polyvalent qui trouve son utilité dans de nombreuses situations, tant pour les particuliers que pour les professionnels.

Voici les cas d'usages les plus courants où cette petite pièce peut vous sauver la mise :

• Votre câble Ethernet existant est trop court après avoir déplacé votre ordinateur, votre console de jeux, votre Smart TV, votre imprimante réseau ou votre routeur.
• Vous avez besoin de créer rapidement une rallonge Ethernet sur mesure sans avoir à sertir de nouveaux connecteurs RJ45 sur un câble plus long.
• Lors d'un réaménagement de bureau ou de domicile, une connexion LAN doit être temporairement ou définitivement étendue pour atteindre un nouveau poste de travail ou un équipement.
• Pour des installations provisoires lors d'événements, de salons, de conférences ou sur des chantiers, où une extension de ligne réseau flexible est nécessaire.
• En cas de section de câble endommagée (hors zone de connexion), un coupleur peut permettre de joindre deux segments sains, bien que le remplacement du câble soit souvent préférable à long terme pour la performance.
• Pour tester rapidement une liaison ou un équipement en utilisant deux câbles plus courts que vous avez sous la main, avant d'investir dans un câble de la longueur définitive.
• Lorsque vous souhaitez réutiliser un câble Ethernet de bonne qualité mais devenu trop court pour une nouvelle application, en le combinant avec un autre câble via un coupleur RJ45.

Conseil Cablereseau.fr : garder quelques coupleurs RJ45 de bonne catégorie (par exemple Cat6 ou Cat6a) dans votre boîte à outils est une excellente idée. Ils peuvent s'avérer très utiles pour des dépannages rapides ou des besoins d'extension imprévus sur votre réseau Ethernet.

Comment bien choisir son coupleur RJ45 ?

L'utilisation d'un coupleur RJ45 est une solution pratique, mais pour éviter toute dégradation de la vitesse ou de la stabilité de votre connexion Ethernet, le choix de cet adaptateur ne doit pas être fait à la légère.

Cablereseau.fr vous détaille les critères déterminants pour sélectionner une pièce qui maintiendra les performances de votre réseau LAN.

Respectez impérativement la compatibilité des catégories (Cat5e, Cat6, Cat6a, Cat7)

C'est le point le plus critique pour préserver votre débit. Le coupleur RJ45 doit être d'une catégorie au moins égale à celle des câbles Ethernet que vous souhaitez relier.

Par exemple, si vous connectez deux câbles Cat6, utilisez un coupleur Cat6 ou supérieur (comme Cat6a ou Cat7). Utiliser un coupleur Cat5e avec des câbles Cat6 bridera inévitablement les performances de l'ensemble de la ligne à celles de la Catégorie 5e, vous faisant perdre le bénéfice de vos câbles plus performants.

Un coupleur adapté garantit que la vitesse théorique (1 Gbps, 10 Gbps) de vos câbles n'est pas compromise par le raccord.

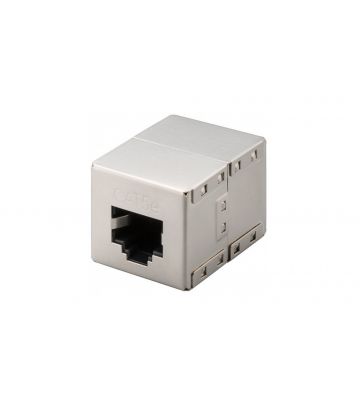

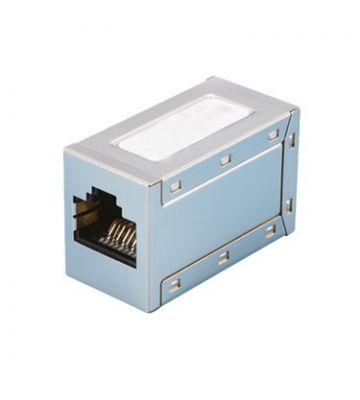

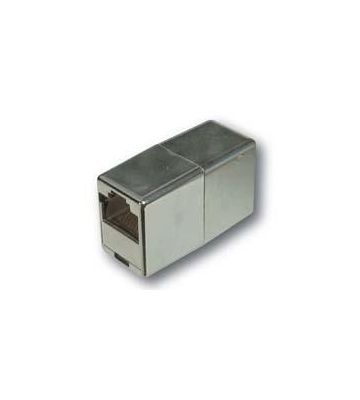

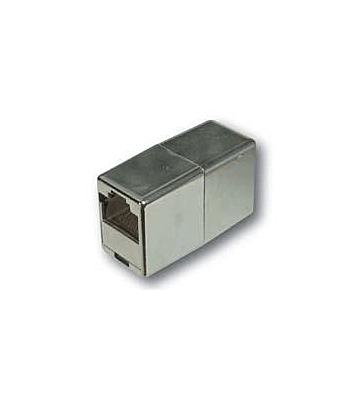

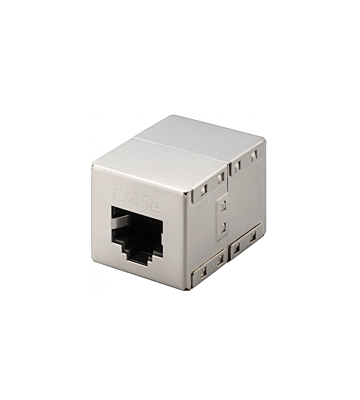

Optez pour un coupleur RJ45 blindé si vos câbles le sont

Si votre installation réseau utilise des câbles Ethernet blindés (FTP, S/FTP, SF/UTP), ce qui est courant pour les Cat6a et Cat7, ou dans des environnements sujets aux interférences électromagnétiques (EMI), il est impératif de choisir un coupleur RJ45 blindé.

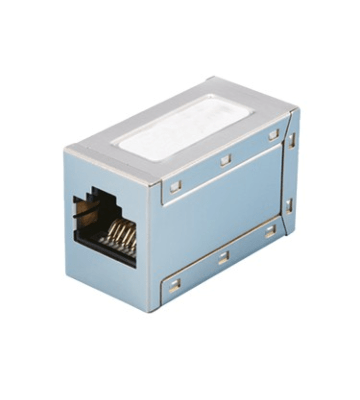

Ces coupleurs possèdent un boîtier métallique et des contacts internes conçus pour assurer la continuité du blindage à travers le raccord. Utiliser un coupleur non blindé (UTP) avec des câbles blindés reviendrait à créer une rupture dans la protection, rendant vos câbles vulnérables aux perturbations électriques et pouvant impacter la stabilité de la connexion.

Évaluez la qualité de fabrication et des contacts internes

La robustesse générale du coupleur est un bon indicateur. Un boîtier en plastique de bonne qualité ou, pour les versions blindées, en métal solide, résistera mieux aux manipulations.

Plus important encore, la qualité des contacts RJ45 femelles à l'intérieur du coupleur est primordiale. Des contacts bien alignés, souvent plaqués or pour une meilleure conductivité et une résistance à la corrosion, sont essentiels pour minimiser la perte de signal (atténuation) et garantir une connexion électrique fiable et durable. Une mauvaise qualité de contact peut entraîner des erreurs de transmission et une baisse de vitesse.

Choisissez le type de coupleur adapté à votre usage : inline ou pour intégration

La majorité des besoins d'extension de câble sont couverts par les coupleurs RJ45 inline standards. Ce sont de petites boîtes autonomes que l'on insère simplement entre deux câbles.

Cependant, il existe également des coupleurs RJ45 au format "keystone". Ces derniers sont conçus pour s'intégrer dans des panneaux de brassage, des plastrons muraux ou des boîtiers de distribution spécifiques, offrant une solution d'extension plus permanente et intégrée à une installation structurée. Assurez-vous de choisir le type qui correspond à votre application.

Note de nos experts Cablereseau.fr : bien qu'un coupleur RJ45 introduise une connexion supplémentaire dans la ligne réseau, un produit de haute qualité, bien compatible en termes de catégorie et de blindage, aura un impact négligeable sur les performances pour la plupart des applications. Les problèmes surviennent quasi systématiquement avec des coupleurs bas de gamme ou mal adaptés. N'hésitez pas à consulter notre équipe pour choisir le raccord optimal pour votre extension Ethernet.

Vous l'aurez compris, le coupleur RJ45 est une pièce essentielle pour gagner en flexibilité dans votre installation réseau Ethernet. En choisissant un modèle adapté à la catégorie de vos câbles et à leurs spécificités (notamment le blindage), vous assurez une extension de ligne fiable sans sacrifier votre débit ou la stabilité de votre connexion.

Fini les câbles trop courts qui limitent l'agencement de vos équipements !

Vos questions fréquentes sur les coupleurs RJ45

Un coupleur RJ45 va-t-il réduire la vitesse de ma connexion Ethernet ?

Un coupleur RJ45 de bonne qualité, compatible avec la catégorie de vos câbles (ex: coupleur Cat6 pour des câbles Cat6) et correctement blindé si nécessaire, aura un impact négligeable voire inexistant sur la vitesse de votre connexion Ethernet pour la plupart des usages. Une perte de débit est généralement due à un coupleur inadapté ou de mauvaise qualité.

Quand dois-je impérativement utiliser un coupleur RJ45 blindé ?

Vous devez impérativement utiliser un coupleur RJ45 blindé si vous prolongez des câbles Ethernet blindés (FTP, S/FTP, etc.), ce qui est courant pour les Cat6a, Cat7 ou dans des environnements avec de fortes perturbations électromagnétiques. Cela maintient l'intégrité du blindage de votre ligne réseau.

Quelle est la différence fondamentale entre un coupleur RJ45 et un switch ou un répartiteur réseau ?

Un coupleur RJ45 sert uniquement à prolonger UNE SEULE ligne Ethernet en connectant deux câbles. Un switch réseau ou un répartiteur (hub) permet de connecter PLUSIEURS appareils (ordinateurs, imprimantes) à un même réseau ou à une même source Internet, en multipliant les ports disponibles.

Puis-je utiliser un coupleur RJ45 Cat5e si je connecte deux câbles Cat6 ou Cat7 ?

Non, ce n'est pas recommandé. Utiliser un coupleur RJ45 Cat5e avec des câbles Cat6 ou Cat7 bridera les performances de toute votre connexion au niveau de la Catégorie 5e, vous empêchant de bénéficier du débit supérieur de vos câbles. Choisissez toujours un coupleur de catégorie égale ou supérieure à celle de vos câbles.

Y a-t-il une limite au nombre de coupleurs RJ45 que je peux utiliser pour prolonger un câble Ethernet ?

Bien qu'il n'y ait pas de limite stricte "théorique" pour un usage domestique simple, chaque coupleur introduit une petite connexion supplémentaire. Il est recommandé de minimiser leur nombre. Pour des extensions très longues ou des installations critiques, il est préférable d'utiliser un seul câble de la bonne longueur. La norme Ethernet spécifie une longueur maximale de 100 mètres pour un segment de câble (incluant les cordons de brassage).
