Outils de test

Trois grandes familles d'outils de test

Le marché propose trois catégories d'outils pour tester les câbles réseau. Chaque famille répond à des besoins différents et s'adapte à diverses contraintes budgétaires et techniques.

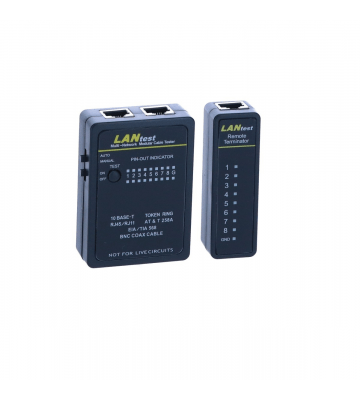

Testeurs de câblage basiques

Les testeurs basiques vérifient la continuité électrique des paires torsadées et détectent les défauts de câblage les plus courants. Ces appareils se composent généralement de deux boîtiers : un émetteur et un récepteur.

Leur fonctionnement reste simple. L'émetteur envoie des signaux sur chaque conducteur tandis que le récepteur analyse la réception. Des LED colorées ou un écran basique affichent l'état de chaque paire : correct, inversée, coupée ou court-circuitée.

Avantages : prix abordable, utilisation intuitive, détection rapide des erreurs de montage. Ces testeurs conviennent parfaitement aux installations domestiques et aux dépannages ponctuels.

Limites : aucune mesure de performance, pas d'analyse de la qualité du signal, diagnostic limité aux défauts grossiers.

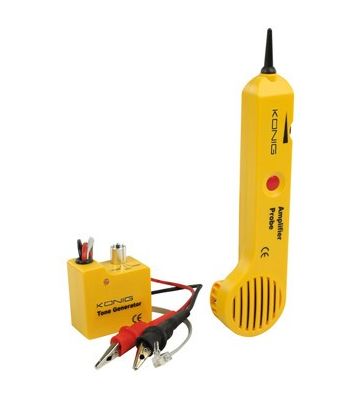

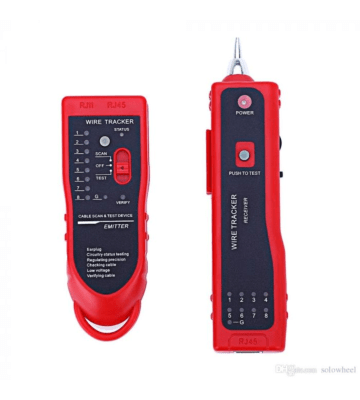

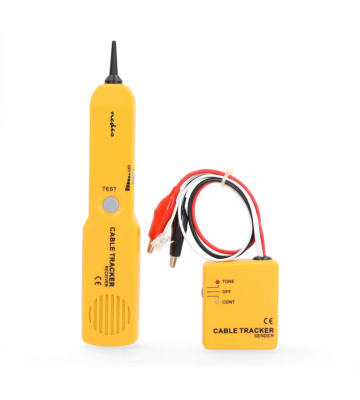

Générateurs de tonalité + sonde

Cette combinaison d'outils permet de localiser physiquement les câbles dans une installation complexe. Le générateur injecte un signal audio modulé sur le câble à identifier, tandis que la sonde détecte ce signal par induction.

La technique fonctionne même sur des câbles non connectés ou défaillants. La sonde capte le signal à travers les gaines, les conduits ou directement au contact du câble. L'intensité sonore ou visuelle indique la proximité du câble recherché.

Ces outils s'avèrent particulièrement utiles dans les bâtiments tertiaires où des centaines de câbles cohabitent. Ils permettent de retrouver un câble spécifique sans démontage ni test systématique de toute l'installation.

Points forts : localisation précise, fonctionnement sur câbles défaillants, pas besoin de connexion réseau active.

Applications typiques : traçage de câbles, identification de prises murales, localisation de coupures.

Testeurs multifonctions

Les testeurs avancés combinent mesures électriques et analyse de performance. Ils certifient la conformité des liaisons selon les normes TIA/EIA ou ISO en vigueur.

Ces appareils mesurent de nombreux paramètres : longueur, impédance, atténuation, diaphonie, délai de propagation, rapport signal/bruit. Les résultats s'affichent sous forme de graphiques détaillés et de rapports exportables.

Les modèles haut de gamme intègrent des fonctions de diagnostic WiFi, d'analyse de réseau et de génération de rapports clients. Certains communiquent avec des applications mobiles pour la gestion centralisée des données.

Public cible : installateurs professionnels, bureaux d'études, services maintenance des grandes entreprises.

Investissement justifié pour les activités récurrentes de certification et les projets d'envergure nécessitant une documentation rigoureuse.

Cette segmentation permet de choisir l'outil adapté selon l'usage prévu, le niveau d'expertise requis et les contraintes économiques du projet.

Choisir le bon outil

La sélection d'un testeur de câblage dépend de plusieurs critères techniques et économiques. Une analyse méthodique évite les achats inadaptés et optimise l'investissement.

Compatibilité câble

Les différentes catégories de câbles nécessitent des capacités de test spécifiques. Un testeur Cat5e ne peut pas certifier une installation Cat6A, car les fréquences et tolérances diffèrent.

Les câbles cuivre (Cat5e, Cat6, Cat6A, Cat7) représentent la majorité des installations. Les testeurs basiques fonctionnent sur toutes ces catégories pour les tests de continuité. En revanche, la certification de performance exige un testeur adapté à la catégorie installée.

La fibre optique demande des équipements spécialisés : photomètres, réflectomètres optiques (OTDR), sources lumineuses. Aucun testeur cuivre ne peut analyser les liaisons optiques.

Conseil pratique : vérifier la compatibilité avec les câbles les plus récents de l'installation pour éviter l'obsolescence rapide.

Précision & portée

La précision des mesures impacte directement la fiabilité du diagnostic. Les testeurs basiques détectent uniquement les défauts majeurs : coupures, inversions, courts-circuits. Cette précision suffit pour la maintenance corrective simple.

Les testeurs de certification mesurent avec une précision au mètre près la localisation des défauts. Cette capacité accélère considérablement les interventions sur de longues liaisons.

La portée maximale varie selon les modèles : 100 mètres pour les testeurs standard, jusqu'à 2000 mètres pour certains générateurs de tonalité. Cette caractéristique détermine l'usage possible dans les grandes installations.

Les seuils de détection influencent la capacité à identifier les défauts intermittents ou les dégradations légères qui peuvent affecter les performances sans interrompre complètement la liaison.

Ergonomie

L'interface utilisateur conditionne l'efficacité opérationnelle. Un écran lisible en plein jour, des boutons accessibles avec des gants et une navigation intuitive réduisent les erreurs de manipulation.

Le poids et l'encombrement comptent lors d'interventions prolongées. Certains testeurs avancés pèsent plusieurs kilogrammes, ce qui peut limiter leur usage en hauteur ou dans des espaces confinés.

L'autonomie de la batterie détermine la durée d'intervention possible. Les modèles économiques fonctionnent souvent sur piles standard, tandis que les testeurs professionnels intègrent des batteries rechargeables longue durée.

La résistance aux chocs et l'étanchéité protègent l'investissement. Les chantiers exposent les équipements à la poussière, l'humidité et les chutes accidentelles.

Budget / TCO

Le coût d'acquisition s'échelonne de quelques dizaines d'euros pour un testeur basique à plusieurs milliers d'euros pour un certificateur haut de gamme. Cette différence reflète les capacités techniques et la précision des mesures.

Le coût total de possession (TCO) intègre d'autres éléments : étalonnage annuel obligatoire pour les testeurs de certification (300 à 800 euros), formation des utilisateurs, mise à jour logicielle, accessoires et sondes de rechange.

La fréquence d'utilisation influence la rentabilité. Un testeur multifonctions se justifie pour une activité régulière de certification. Pour un usage occasionnel, la location ou la sous-traitance peuvent s'avérer plus économiques.

Les garanties et services après-vente varient fortement selon les fabricants. Un support technique réactif et des pièces détachées disponibles protègent l'investissement sur le long terme.

Cette approche méthodique garantit l'adéquation entre l'outil choisi et les besoins réels, tout en maîtrisant les coûts sur la durée de vie de l'équipement.

Mode opératoire

La réussite d'un test de câblage repose sur une méthode structurée et des vérifications préalables. Cette approche systématique évite les erreurs de diagnostic et garantit des résultats fiables.

Préparation de l'intervention

L'identification précise du câble à tester constitue la première étape. Vérifier la correspondance entre l'étiquetage et la réalité terrain évite les confusions. Noter les caractéristiques du câble : catégorie, longueur estimée, date d'installation.

Contrôler l'état des connecteurs avant le test. Des contacts oxydés ou des broches pliées faussent les mesures. Nettoyer si nécessaire avec un produit adapté et vérifier l'absence de corps étrangers dans les prises.

S'assurer que le câble est déconnecté de tout équipement actif. La présence de tension ou de signaux parasites perturbe les mesures et peut endommager le testeur.

Séquence de test standard

Connecter le testeur principal sur une extrémité du câble et le récepteur sur l'autre extrémité. Respecter le sens de connexion indiqué par le fabricant pour obtenir des mesures cohérentes.

Lancer le test de continuité automatique. L'appareil vérifie chaque paire et affiche les résultats sous forme de voyants ou d'écran. Noter immédiatement toute anomalie détectée : paire ouverte, court-circuit, inversion.

Pour les testeurs avancés, sélectionner le type de câble testé (Cat5e, Cat6, Cat6A) avant de démarrer les mesures de performance. Cette configuration adapte les seuils de validation aux normes correspondantes.

Attendre la fin complète du cycle de test avant de débrancher l'équipement. Les mesures de certification peuvent durer plusieurs minutes selon la longueur du câble.

Interprétation des résultats

Les voyants verts ou mentions "PASS" confirment la conformité de la liaison. Les défauts apparaissent en rouge avec indication de la paire concernée et parfois la distance approximative du problème.

Les mesures de longueur permettent de détecter les boucles ou les raccordements multiples non documentés. Un écart important avec la longueur attendue signale une anomalie de câblage.

Les testeurs de certification produisent un rapport détaillé avec graphiques et valeurs numériques. Comparer ces résultats aux limites normatives pour valider la conformité de l'installation.

Gestion des défauts courants

L'inversion de paires se corrige en modifiant le sertissage du connecteur défaillant. Localiser précisément le côté problématique grâce aux indications du testeur.

Les coupures nécessitent souvent le remplacement complet du câble, sauf si elles se situent près d'une extrémité et permettent un re-sertissage.

Les courts-circuits résultent généralement d'un écrasement du câble ou d'une perforation accidentelle. La réparation dépend de l'accessibilité de la zone endommagée.

Cette méthode systématique garantit des diagnostics précis et facilite la résolution des problèmes de câblage les plus fréquents.

Bonnes pratiques & entretien

La fiabilité des testeurs de câblage dépend d'un usage soigné et d'un entretien méthodique. Ces équipements de précision exigent des précautions spécifiques.

Manipulation quotidienne

Protéger systématiquement les connecteurs avec leurs capuchons après usage. La poussière et l'humidité dégradent rapidement les contacts et faussent les mesures.

Ranger l'équipement dans sa mallette d'origine pour éviter les chocs. Les cordons de test se vérifient régulièrement : remplacer dès l'apparition de pliures ou d'usure des connecteurs.

Laisser l'appareil s'adapter à la température ambiante avant utilisation, surtout après un stockage en extérieur.

Étalonnage et contrôles

Les testeurs de certification nécessitent un étalonnage annuel obligatoire par un laboratoire agréé. Cette opération maintient la validité des certificats émis.

Effectuer des tests de cohérence sur des câbles de référence avant les séries de mesures importantes. Conserver tous les certificats d'étalonnage pour les audits qualité.

Maintenance préventive

Nettoyer l'écran avec un chiffon doux et dépoussiérer les connecteurs à l'air comprimé. Éviter les solvants qui endommagent les revêtements.

Vérifier périodiquement le serrage des vis et l'état des joints d'étanchéité sur les modèles protégés.

Gestion des batteries

Recharger dès que le niveau descend sous 20% pour préserver la capacité des batteries lithium. Stocker avec une charge partielle (50-70%) lors des arrêts prolongés.

Remplacer les batteries vieillissantes avant qu'elles ne provoquent des extinctions brutales pendant les mesures.

Mises à jour

Installer régulièrement les mises à jour logicielles du fabricant pour corriger les bugs et bénéficier des nouvelles fonctionnalités.

Maintenir les compétences par des formations périodiques, car l'évolution des normes nécessite une actualisation continue des connaissances.

Ces pratiques simples garantissent des mesures fiables et optimisent la durée de vie des équipements.
