Baies de serveur extérieures
Une baie extérieure protège du matériel réseau installé hors d’un local chauffé. Nos treize références sont toutes IP55 : protégées contre la poussière et contre les jets d’eau de toutes directions, sans être pour autant immergeables. Six modèles muraux de 6U à 18U et sept modèles sur pied de 22U à 42U, tous en 600 mm de large.
Ce qu’il faut retenir
- Les treize références sont toutes IP55 : poussière et jets d’eau de toutes directions. En revanche IP55 n’est pas une protection à l’immersion : ni regard enterré, ni point bas inondable.
- Aucun de ces coffrets n’est climatisé ni ventilé, et c’est inhérent au principe : une ouïe ferait perdre l’indice. Comptez les watts dissipés avant les U. Sous 100 W, une enveloppe surdimensionnée à l’ombre suffit.
- Deux familles : murales de 6U à 18U pour un point déporté, et sur pied de 22U à 42U pour une armoire technique complète.
- L’étanchéité et le refroidissement s’opposent. Un coffret fermé ne se ventile pas par des ouïes : c’est la contrainte qui commande le choix, avant le nombre de U.
- Toutes en 600 mm de large. Les profondeurs vont de 280 mm pour la murale verticale à 1 000 mm sur la 32U.
Poser du matériel réseau hors d’un local chauffé change le cahier des charges. La pluie, la poussière, le gel et les écarts de température attaquent une électronique qui n’a pas été pensée pour ça, et une armoire d’intérieur n’y survit pas. Une baie extérieure répond à ce besoin par un coffret fermé, à joints, dont l’indice de protection est vérifié.
Cette page réunit nos treize références, toutes IP55, en murale comme au sol. Le choix se fait en trois temps : le montage, mural ou posé, le volume à loger, puis la question qui décide vraiment, celle de la chaleur.
La chaleur, et pourquoi nous ne vendons pas de baie climatisée
C’est la question qui décide de la réussite d’une installation extérieure, et elle se pose avant l’indice de protection. Un coffret IP55 est fermé par définition : il ne peut pas se ventiler par des ouïes, sans quoi il perdrait son indice. Ce que dissipe votre matériel reste donc à l’intérieur, et le rayonnement solaire sur la tôle vient s’y ajouter. L’étanchéité et le refroidissement s’opposent, il n’y a pas de solution qui contente les deux gratuitement.
Disons-le franchement, puisque la question revient souvent : aucune des treize références de cette page n’est climatisée, ventilée ou chauffée. Ce sont des enveloppes passives. Dans la majorité des cas c’est suffisant, et voici comment le vérifier plutôt que de le supposer. Additionnez la consommation électrique des équipements que vous allez enfermer, en watts. Un commutateur de brassage et un ou deux convertisseurs restent typiquement sous 100 W, et une enveloppe surdimensionnée, placée à l’ombre, absorbe cela sans difficulté sur nos latitudes.
Au-delà, la logique change. Un onduleur en charge, un serveur ou plusieurs injecteurs PoE poussent la dissipation à plusieurs centaines de watts, et là un coffret passif en plein soleil devient un four : c’est le cas où il faut se tourner vers une baie à climatisation ou à échangeur air-air, que nous ne proposons pas. Autant vous le dire ici plutôt que de vous laisser l’acheter et le découvrir en juillet. Entre les deux, trois leviers gratuits font presque tout le travail : surdimensionner le volume, parce qu’une enveloppe pleine monte en température bien plus vite qu’une enveloppe à moitié vide ; orienter la baie au nord ou sous un débord de toit ; et espacer les équipements au lieu de les empiler.
IP55 : ce que l’indice ne dit pas
La définition est connue : selon la norme IEC 60529, le premier 5 protège contre la poussière avec une pénétration limitée sans dépôt nuisible, le second contre les jets d’eau reçus de toutes directions. Le reste l’est moins, et c’est là que se jouent les mauvaises surprises.
IP55 n’est pas une protection à l’immersion. Un regard enterré, un point bas inondable ou une zone submersible sortent du domaine d’emploi, quelle que soit la qualité du coffret. L’indice ne dit rien non plus de la tenue aux chocs, du vandalisme, ni du comportement sous rayonnement solaire. Surtout, il qualifie un coffret neuf et correctement fermé : l’étanchéité tient par les joints et par le serrage. Une porte mal refermée, un joint pincé, une charnière forcée ou un presse-étoupe serré sur le mauvais diamètre ramènent l’ensemble bien en dessous de son indice nominal, et rien ne vous le signalera.
Murale ou sur pied, et à quelle hauteur
La gamme se partage en deux. Les murales, de 6U à 18U, se fixent sur un mur, un poteau ou une façade et servent de point de raccordement déporté. Les modèles sur pied, de 22U à 42U, se posent au sol et reçoivent une installation complète. Toutes font 600 mm de large.
| Hauteur | Montage | Cotes disponibles (L × P × H) | Ce que cela vise |

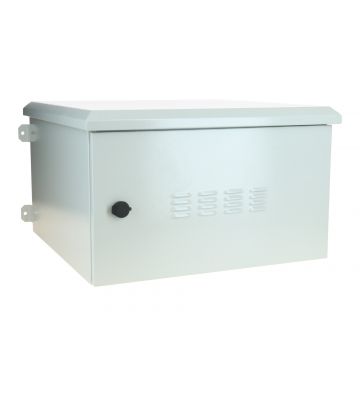

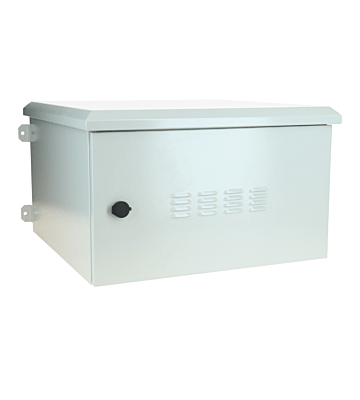

| 6U | Murale | 600 × 280 × 600 mm en montage vertical, ou 600 × 600 × 368 mm | Un point de raccordement en façade, quand la profondeur manque |

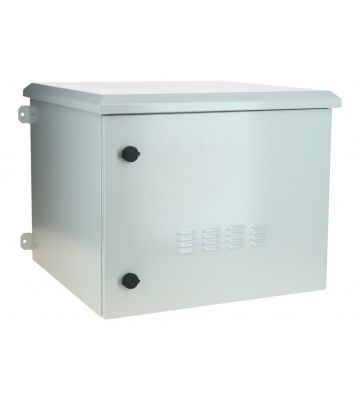

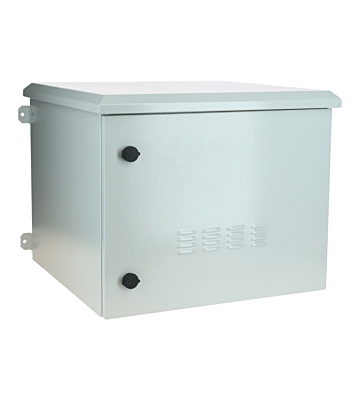

| 9U | Murale | 600 × 600 × 500 mm | Un brassage et un commutateur, sous abri |

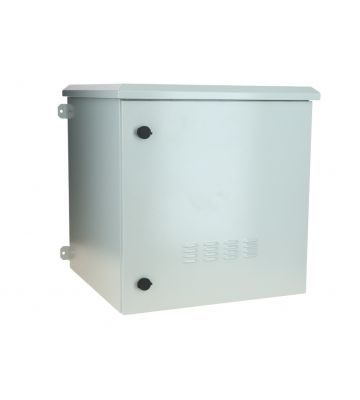

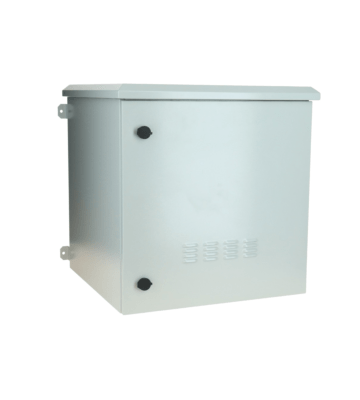

| 12U | Murale | 600 × 600 × 635 mm | De quoi ajouter un bandeau de prises |

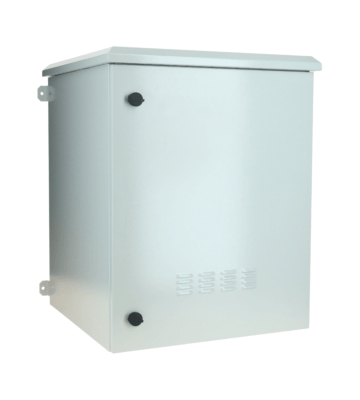

| 15U | Murale | 600 × 600 × 770 mm | Un point technique déporté complet |

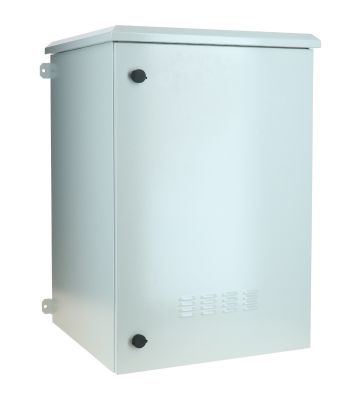

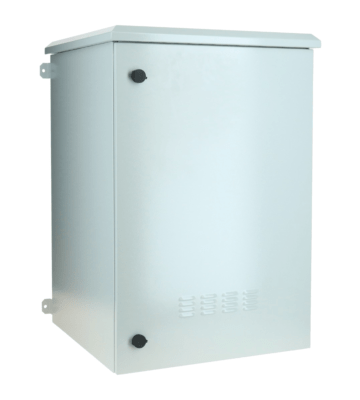

| 18U | Murale | 600 × 600 × 900 mm | La plus haute des murales de la gamme |

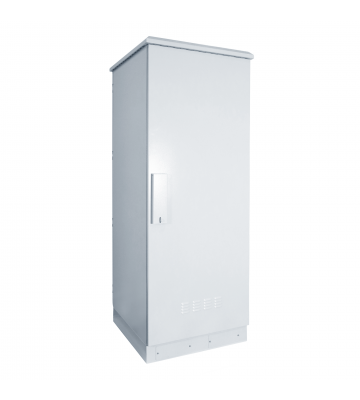

| 22U | Sur pied | 600 × 600 × 1 200 et 600 × 800 × 1 200 mm | Une armoire posée au sol, sur dalle ou sur socle |

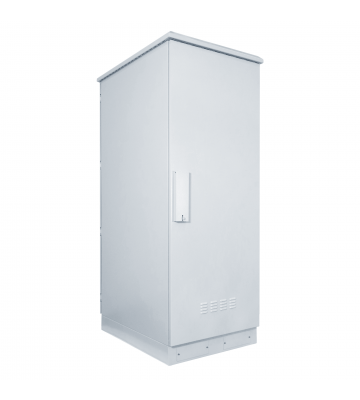

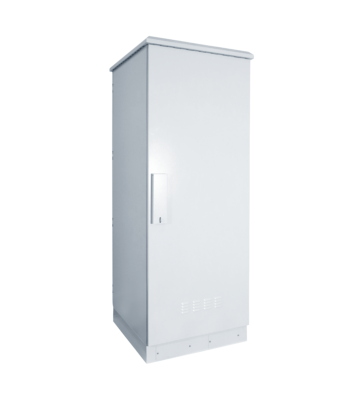

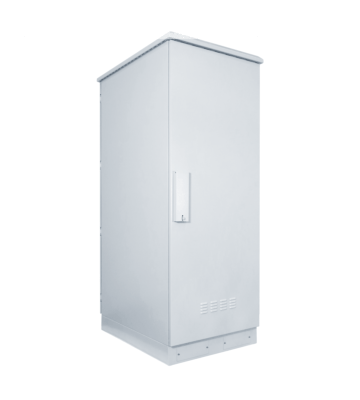

| 32U | Sur pied | 600 × 600, 600 × 800 ou 600 × 1 000, hauteur 1 600 mm | Le format courant en extérieur, avec de la profondeur au choix |

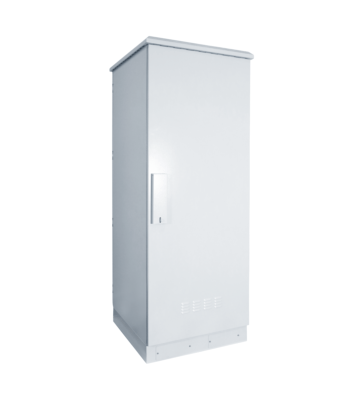

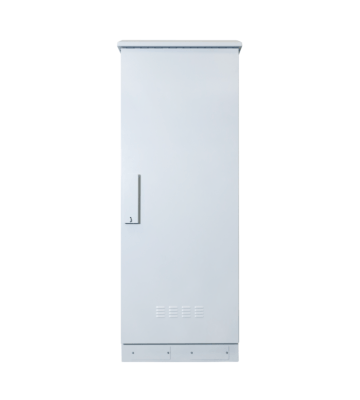

| 42U | Sur pied | 600 × 600 et 600 × 800, hauteur 2 000 mm | Le maximum de la gamme extérieure |

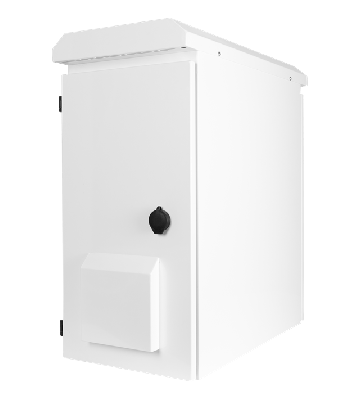

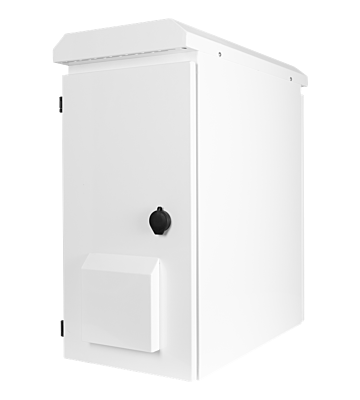

La murale 6U en 600 × 280 × 600 mm mérite une mention particulière : sa profondeur de 280 mm et son montage vertical la destinent aux endroits où l’on ne peut pas dépasser du mur, un couloir technique ou une façade étroite. En contrepartie, elle ne loge que du matériel plat.
Le choix entre les deux familles se joue rarement sur le nombre de U, et plus souvent sur ce qui va porter le coffret, sujet repris plus bas. Retenez pour l’instant qu’un modèle au sol demande une surface plane et stable, dalle ou socle maçonné, et de quoi ouvrir la porte en grand devant : une armoire installée trop près d’une clôture ou d’un mur devient impraticable dès la première intervention.
La charge, un critère que l’on oublie de vérifier
Les fiches produit annoncent une charge maximale admissible, et cette valeur mérite un regard avant la commande. Sur cette gamme, une 32U sur pied accepte 800 kg avec une profondeur d’installation utile d’environ 700 mm. C’est très au-delà de ce que pèse un point de brassage ordinaire, quelques dizaines de kilos, mais l’écart se comble vite dès qu’un onduleur à batteries plomb entre dans l’armoire.
Le raisonnement compte surtout pour les murales, où la limite n’est presque jamais le coffret mais son support. Une 18U chargée reporte tout son poids sur quelques points de fixation. Sur du parpaing creux, un bardage ou une façade isolée par l’extérieur, la reprise doit aller chercher le mur porteur, et c’est fréquemment ce point, plutôt que le volume disponible, qui fait basculer un projet vers un modèle au sol.
Si l’installation reste sous abri, dans un local non chauffé mais couvert, une baie murale d’intérieur suffit souvent et coûte moins cher. L’indice de protection se paie, autant ne le payer que s’il sert.
Ce qu’il faut prévoir sur site
- Le câble qui arrive. Un câble d’intérieur ne tient pas dehors. La liaison doit être en câble RJ45 extérieur à gaine résistante aux UV, sur tout le parcours exposé.
- L’entrée des câbles. C’est par là que l’eau rentre quand l’indice est perdu. Les presse-étoupes doivent être serrés sur le bon diamètre, et les entrées inutilisées bouchées.
- La condensation. Un coffret étanche piège aussi l’humidité de l’air qu’il contenait à la fermeture. Fermez par temps sec plutôt que sous la pluie.
- L’alimentation. Prévoyez la protection différentielle en amont et la place des multiprises 19 pouces dans les U disponibles.
- L’accès. Une 42U extérieure fait 2 000 mm et arrive montée : vérifiez le chemin jusqu’à son emplacement avant de commander.
Un réflexe utile pour les modèles au sol : ne posez pas le coffret directement sur le terrain. Quelques centimètres de socle le mettent hors des rejaillissements de pluie, de la neige qui s’accumule et du ruissellement, et facilitent l’arrivée des câbles par le bas. C’est le détail qui distingue une installation qui tient dix ans d’une autre qui prend l’eau au premier orage sérieux.
Enfin, une baie extérieure se visite. Une fois par an, contrôlez l’état des joints de porte, le serrage des presse-étoupes et l’absence de trace d’humidité au point bas du coffret. Ces trois vérifications prennent quelques minutes et détectent la perte d’étanchéité avant qu’elle n’atteigne le matériel.
Pour une installation à l’abri, en local technique ou en salle, la gamme des baies de brassage 19 pouces couvre les mêmes hauteurs sans le surcoût de l’étanchéité, avec davantage de choix de profondeurs et de portes.
