Mini baie de serveur

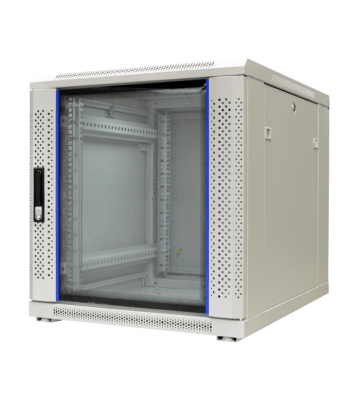

Toutes les installations n’ont pas besoin de deux mètres d’armoire. Un bureau, un cabinet, une boutique ou un étage de PME ouvre une dizaine de liaisons, pose un commutateur et une box, et cherche un point unique où tout se range. C’est le rôle de la mini baie : le standard 19 pouces, mais en 720 ou 860 millimètres de haut.

La différence avec une petite armoire de bricolage tient à ce standard. Les montants sont espacés comme dans une baie de salle serveur, donc un panneau de brassage, un commutateur rackable ou un onduleur du commerce s’y vissent sans adaptateur.

Une mini baie se choisit par son emplacement, pas par sa capacité

Une armoire de salle serveur se dimensionne sur ce qu’elle doit contenir. Une mini baie se dimensionne d’abord sur l’endroit où elle va tenir, parce qu’elle vit dans un espace partagé : sous un plan de travail, dans un placard technique, au fond d’une réserve de boutique. Le contenant commande, le contenu suit. C’est l’inverse de la démarche habituelle, et c’est ce qui explique la plupart des mauvais achats sur ce format.

Elle reste pourtant du matériel professionnel à part entière. Les montants sont au pas standard, si bien qu’un panneau, un commutateur rackable ou un onduleur du commerce s’y vissent sans adaptateur. C’est ce qui la sépare d’un coffret de communication de tableau électrique, qui n’accepte que du matériel modulaire et vous enferme dans une gamme. Une 12U mesure 720 mm de haut, une 15U 860 mm, socle et pavillon compris.

Convertir un nombre de prises en hauteur de baie

La question se pose toujours dans ce sens : on connaît le nombre de câbles tirés, on cherche la hauteur. Trois repères suffisent à trancher. Un panneau de brassage standard termine 24 ports sur 1U, et les versions haute densité montent à 48 ports, en 1U pour les plus compactes et en 2U sinon. Un commutateur rackable occupe 1U et se visse directement, sans étagère. Enfin, tous les deux panneaux posés, ajoutez un emplacement pour ranger les cordons, faute de quoi ils s’accumulent devant les ports et rendent toute reprise pénible.

Les hauteurs de la dernière colonne intègrent une réserve, et cette réserve n’est pas du confort. Une baie remplie à ras chauffe davantage, se recâble mal, et le moindre ajout oblige à redescendre ce qui se trouve au-dessus. Notez que le tableau s’arrête à 144 ports : au-delà, ce n’est plus une mini baie qu’il faut chercher, la gestion de câbles et les alimentations consommant alors plus de hauteur que le brassage lui-même.

La profondeur, le piège propre aux petits volumes

Sur une mini baie, l’erreur de profondeur coûte plus cher qu’ailleurs. Dans une grande armoire, un serveur un peu long se rattrape en décalant les montants. Ici la marge n’existe pas, et un châssis qui dépasse empêche la porte de fermer, ce qui annule la sécurisation et l’esthétique, les deux raisons pour lesquelles on avait choisi ce format.

Retenez que la cote au catalogue est celle du coffret et non celle offerte au matériel. Entre les deux se logent les montants, les cordons repliés derrière les appareils et le rayon de courbure qu’ils imposent, un RJ45 plié à angle droit perdant en performance. La règle de terrain : ajoutez une centaine de millimètres à la cote de votre équipement le plus long, et comparez le résultat à la profondeur annoncée.

Les 600 mm conviennent à un brassage et à un commutateur plat. Les 800 mm couvrent la plupart des serveurs courts et des onduleurs. Les 1 000 et 1 200 mm sont là pour les châssis longs. Une mini baie profonde n’a rien d’absurde : on réduit la hauteur, pas la capacité à loger du matériel.

Ce que l’on met dedans

Un point de brassage complet tient largement dans 12U. Comptez un ou deux panneaux de brassage selon le nombre de prises à terminer, les anneaux et goulottes de gestion de câbles dans la proportion vue plus haut, la place du commutateur Ethernet, un bandeau de prises, et une étagère si la box doit être posée à plat.

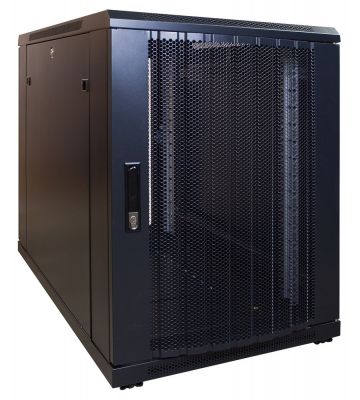

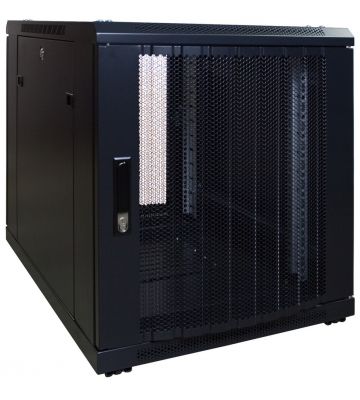

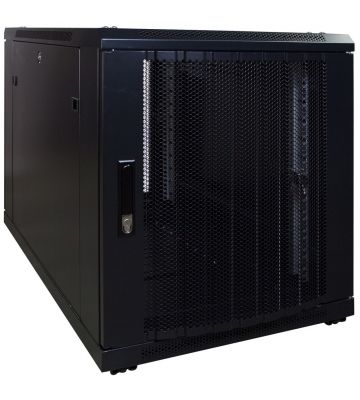

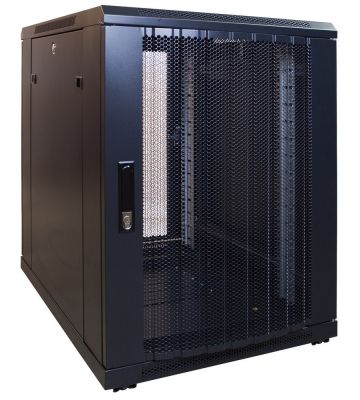

Laissez un U libre au-dessus de ce qui chauffe. Dans un volume réduit et fermé, la température monte plus vite que dans une grande armoire, et la porte perforée devient le choix par défaut dès qu’un équipement est alimenté en permanence.

12U ou 15U, ce qui départage vraiment

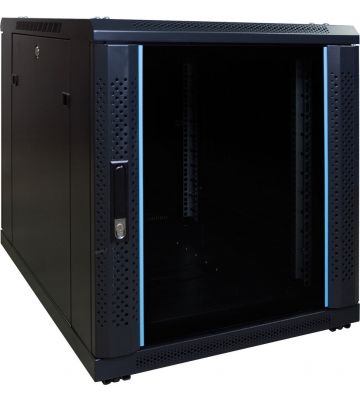

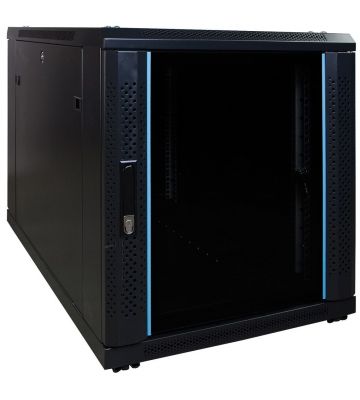

Une seule chose plaide pour la 12U, mais elle est décisive quand elle s’applique : ses 720 mm passent sous un plan de travail standard, dont la hauteur tourne autour de 730. La 15U, à 860 mm, ne passe pas. Si l’emplacement visé est un dessous de bureau, un plan de réserve ou une étagère basse, la question est déjà tranchée et le reste est secondaire.

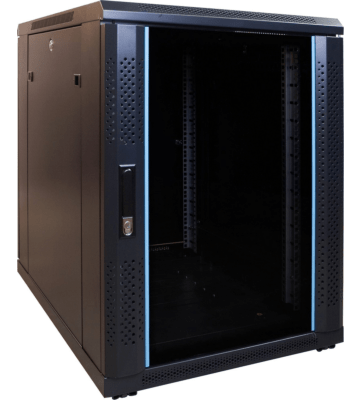

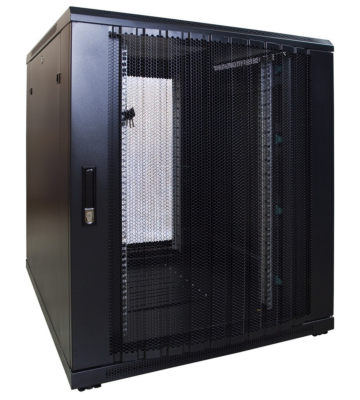

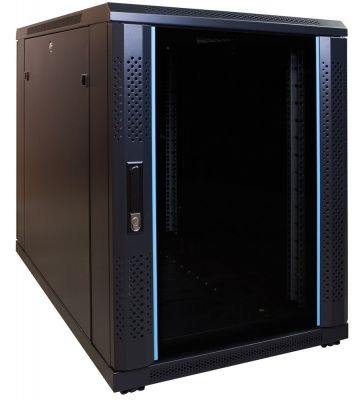

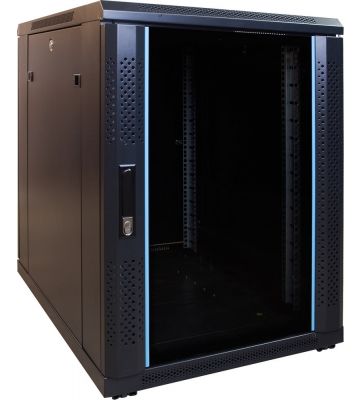

Si rien n’impose cette contrainte, prenez la 15U : elle existe en 600 mm de large, comme la 12U, donc l’encombrement au sol ne change pas. Vous ne payez que 140 mm de hauteur supplémentaire pour trois emplacements de plus. À l’inverse, la 12U est la seule à exister en 800 mm de large et en profondeur 1 200 mm, ce qui en fait le bon choix quand c’est le volume au sol, et non la hauteur, qui est disponible.

Où la poser, et ce que cela implique

Une mini baie ne vit pas en salle serveur mais dans un espace partagé, et cela change trois choses que l’on mesure rarement à l’avance.

• L’accès à l’arrière. Le brassage se fait devant, mais les alimentations et les cordons se branchent derrière. Une baie plaquée contre un mur devient pénible dès la première intervention : prévoyez de pouvoir la tirer, ou de tourner autour.
• Le bruit. Les ventilateurs d’un commutateur ou d’un onduleur sont audibles dans un bureau, ce qu’ils ne sont pas dans un local dédié. Une porte pleine atténue mais retient la chaleur, une porte perforée fait l’inverse.
• La poussière. Un bureau, un atelier ou une boutique empoussièrent bien plus qu’une salle technique. Les filtres et les grilles se contrôlent, faute de quoi la ventilation prévue ne fait plus son travail au bout d’un an.

Quand ce n’est pas le bon format

Deux cas font sortir de cette page. Si le besoin dépasse 15U, ou si l’installation doit accueillir plusieurs serveurs, la gamme des baies de brassage 19 pouces reprend à 18U et monte jusqu’à 47U. À l’inverse, si aucun matériel rackable standard n’entre en jeu et que l’encombrement prime, la baie 10 pouces occupe deux fois moins de mur, au prix d’un format de montage plus étroit.

Le repère tient en une question : votre commutateur se visse-t-il, ou se pose-t-il ? S’il se visse, vous êtes en 19 pouces, et la mini baie convient tant que le matériel tient en douze ou quinze emplacements. S’il se pose sur une étagère, le format 10 pouces suffit et coûtera moins cher qu’une armoire à moitié vide.

Deux accessoires changent le confort d’exploitation dans un si petit volume. Une étagère fixe permet de poser à plat ce qui ne se visse pas, box ou boîtier d’alarme, plutôt que de le laisser en équilibre sur un câble. Et un panneau de recouvrement ferme les U inutilisés, ce qui canalise le flux d’air au lieu de le laisser court-circuiter entre l’avant et l’arrière du coffret.

Mini baie ou coffret de communication

La confusion est fréquente parce que les deux ferment un point de raccordement, mais ils ne relèvent pas du même monde. Le coffret de communication est l’équipement du tableau électrique d’un logement, imposé par la NF C 15-100 dans le neuf depuis 2016. Il reçoit du matériel modulaire, se pose en gaine technique et répond à une obligation réglementaire.

La mini baie relève de l’informatique professionnelle : elle accepte du matériel 19 pouces du commerce, elle se dimensionne en U et en profondeur, et elle n’a aucun caractère obligatoire. On la choisit parce que le besoin dépasse ce qu’un coffret de logement sait loger, typiquement dès qu’un commutateur rackable, un onduleur ou plus d’une douzaine de liaisons entrent en jeu.

Dit autrement : un coffret de communication répond à une norme d’installation électrique, une mini baie répond à un besoin d’exploitation. Les deux coexistent d’ailleurs très bien dans un même bâtiment, le premier à l’étage des logements, la seconde dans le local technique qui les dessert.
