Câbles multimodes préfabriqués sur mesure

Un câble à fibre optique préfabriqué arrive prêt à brancher : la longueur est celle que vous avez demandée, et les connecteurs sont déjà montés, alignés et contrôlés en atelier. C’est l’inverse d’un câble nu que l’on termine sur place, où chaque extrémité demande une soudure par fusion, un pigtail et un opérateur formé.

Cette page réunit nos douze configurations multimodes. Le choix se fait en trois temps : la qualité de fibre selon la distance et le débit visés, le nombre de fibres selon le nombre de liaisons à ouvrir, puis le métrage et la connectique de chaque bout.

Préfabriqué ou terminé sur place, ce qui change vraiment

Une soudure par fusion sur site demande une soudeuse, un opérateur formé et des conditions de propreté qui ne sont pas celles d’un chantier. Chaque extrémité prend du temps, et la qualité de la liaison dépend du geste. Un câble préfabriqué déplace ce travail en atelier : la connectique est montée dans un environnement maîtrisé, et le câble se déroule puis se branche.

Le prix de cette simplicité, c’est qu’il faut connaître le métrage avant de commander, et qu’un câble préfabriqué ne se raccourcit pas. Mesurez le trajet réel, en suivant les chemins de câbles et les remontées verticales, jamais à vol d’oiseau, et gardez une marge à chaque extrémité pour le lovage en baie.

Si l’installation impose au contraire de terminer sur place, la voie classique reste le pigtail multimode soudé sur la fibre nue, puis raccordé dans un tiroir optique.

Quelle qualité de fibre, OM2, OM3 ou OM4

Les trois qualités partagent le même diamètre de coeur, 50 micromètres, et se distinguent par leur bande passante modale, donc par la distance qu’elles tiennent à un débit donné. Les portées ci-dessous sont celles des normes IEEE 802.3, pas des valeurs commerciales.

La règle pratique : choisissez la qualité sur le débit que la liaison devra porter dans dix ans, pas sur celui d’aujourd’hui. Le câble est la partie de l’installation qui se remplace le moins facilement, alors que les modules SFP aux extrémités se changent en quelques minutes.

Combien de fibres

Une liaison Ethernet classique consomme deux fibres, une pour émettre et une pour recevoir. Un câble de quatre fibres ouvre donc deux liaisons. Les débits parallèles changent ce calcul : un lien 40 ou 100 Gbit/s en SR4 mobilise huit fibres, quatre dans chaque sens, ce qui explique le format MPO à douze fibres dont huit sont utilisées.

Prévoyez au-dessus du besoin immédiat. Ajouter des fibres après coup signifie retirer le câble et en tirer un autre, alors que le surcoût de quelques fibres supplémentaires à la commande reste modeste au regard du coût d’un second passage.

Le métrage et la connectique, ce que vous configurez

Chaque référence se commande au mètre, et la connectique se choisit séparément pour chaque extrémité. Un câble peut donc porter un type de connecteur d’un côté et un autre à l’opposé, ce qui évite un adaptateur intermédiaire quand les deux équipements ne parlent pas la même connectique.

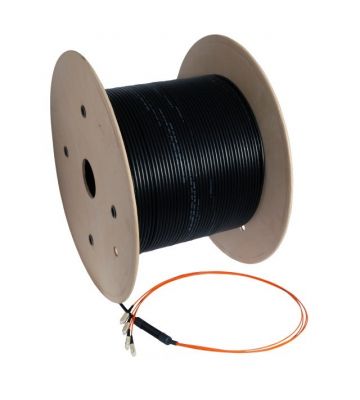

Le câble lui-même est à structure tube central, en fibre multimode 50/125, sous une gaine LSZH sans halogène et sans métal, imperméable, résistante aux UV et renforcée de Kevlar. Il est ignifuge selon la norme EN 50265-2-1 et sans halogène selon EN 50267-2-3, ce qui autorise la même référence en intérieur et en extérieur sans changer de produit.

Une option mérite l’attention au moment de commander : le protecteur de connecteur, disponible à une ou aux deux extrémités. Il enveloppe la connectique pendant le tirage. Sur un passage en chemin de câbles, en fourreau ou dans une gaine technique, c’est ce qui évite d’arriver au bout avec une férule rayée et une liaison à refaire.

Ce qu’il faut transmettre pour obtenir un devis

Un assemblage sur mesure se chiffre à partir de cinq informations. Les réunir avant de nous écrire fait gagner un aller-retour.

• La qualité de fibre, ou à défaut la distance à couvrir et le débit visé : nous en déduisons OM2, OM3 ou OM4.
• Le nombre de fibres, ou le nombre de liaisons à ouvrir et leur nature, duplex classique ou lien parallèle SR4.
• Le métrage, mesuré sur le trajet réel avec la marge de lovage à chaque bout.
• La connectique de chaque extrémité, en précisant si les deux bouts diffèrent.
• Les conditions de pose : intérieur ou extérieur, passage en chemin de câbles ou en fourreau, et donc besoin ou non du protecteur de connecteur.

Deux cas sortent du cadre de cette page. Pour une liaison longue distance ou un raccordement opérateur, c’est le câble monomode sur mesure qui convient, le multimode restant limité aux distances de bâtiment et de campus. Et si le besoin porte sur des tiroirs, des coupleurs ou de l’outillage, toute la gamme fibre optique les regroupe par famille.

Deux points que l’on découvre trop tard

La connectique est une interface, pas une préférence. Elle doit correspondre à ce que portent les équipements des deux côtés, tiroir optique, module ou châssis. Vérifiez les deux avant de commander plutôt que de compter sur un adaptateur, qui ajoute une paire de faces de contact et donc de l’atténuation à chaque bout.

La propreté décide de la liaison. Une face de contact poussiéreuse suffit à faire chuter le budget optique, et le défaut ne se voit pas à l’oeil. Un câble préfabriqué arrive capuchonné : laissez les capuchons en place jusqu’au branchement, et gardez de quoi nettoyer une férule dans la caisse à outils pour fibre optique avant de refermer le tiroir.
