Connecteurs RJ45 Cat5e

Qu'est-ce qu'un connecteur RJ45 Cat5e ?

Le connecteur RJ45, abréviation de "Registered Jack 45", est l'interface physique standard utilisée pour connecter les câbles Ethernet à vos équipements réseau tels que les ordinateurs, switchs, routeurs ou panneaux de brassage. Il s'agit plus précisément d'un connecteur modulaire 8P8C (8 positions, 8 contacts), conçu pour transmettre les données numériques.

La mention "Cat5e" fait référence à la "Catégorie 5 améliorée" (Enhanced Category 5). Cette norme, définie notamment par la TIA/EIA-568-B, spécifie les performances du câblage et de ses composants. Un connecteur RJ45 Cat5e est donc conçu pour supporter des fréquences allant jusqu'à 100 MHz et des débits de données allant jusqu'à 1 Gigabit Ethernet (1000BASE-T) sur des distances pouvant atteindre 100 mètres. Par rapport à l'ancienne Catégorie 5, la Cat5e offre des spécifications plus strictes concernant la paradiaphonie (NEXT), la télédiaphonie (FEXT) et l'affaiblissement, ce qui se traduit par une meilleure intégrité du signal et une réduction des interférences.

Pourquoi ce câble est-il essentiel ?

Un connecteur RJ45 Cat5e de qualité est le garant d'une liaison fiable et performante. Il assure une terminaison correcte des paires torsadées du câble Ethernet, minimisant les pertes de signal et les erreurs de transmission.

Un connecteur mal adapté, de mauvaise qualité ou mal serti peut entraîner des ralentissements, des déconnexions intempestives, voire une panne complète du lien réseau.

C'est un maillon crucial : l'ensemble de votre câblage réseau peut être de la plus haute qualité, si le connecteur fait défaut, les performances globales en pâtiront inévitablement.

Le saviez-vous ? Bien que des catégories supérieures comme le Cat6 ou Cat6A existent, le Cat5e reste aujourd'hui la catégorie de câblage la plus déployée au monde. Pour de très nombreuses applications professionnelles nécessitant une bande passante allant jusqu'à 1 Gigabit, le connecteur RJ45 Cat5e offre un excellent compromis entre performance, coût et facilité d'installation, le rendant particulièrement pertinent pour les mises à niveau d'infrastructures existantes ou les nouvelles installations avec un budget maîtrisé.

Comment bien choisir vos connecteurs RJ45 Cat5e ?

Le choix d'un connecteur RJ45 Cat5e ne doit pas se faire à la légère. Plusieurs paramètres techniques sont à considérer pour assurer une compatibilité parfaite avec votre câble Ethernet et les exigences de votre environnement réseau.

Un mauvais choix peut en effet compromettre la performance de votre installation et la fiabilité de la transmission des données.

Type de blindage : UTP, F/UTP (FTP), S/FTP

Le blindage du connecteur RJ45 protège les signaux contre les interférences électromagnétiques. Son choix dépend du type de câble Cat5e utilisé et de l’environnement d’installation :

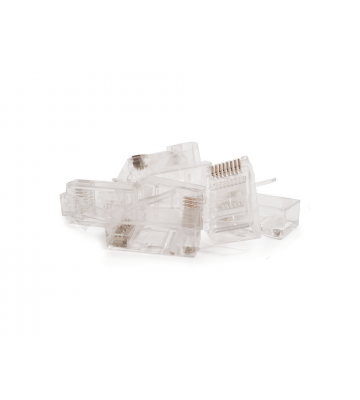

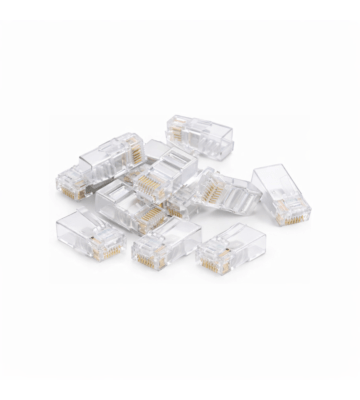

• UTP : pour câbles non blindés. Idéal en environnement résidentiel ou bureau sans perturbations majeures. Corps en plastique, usage courant.

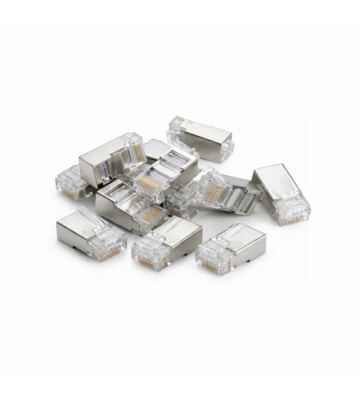

• F/UTP (FTP) : pour câbles avec écran global. Corps métallique partiel pour assurer la continuité du blindage. Recommandé en présence de sources modérées d’interférences.
• S/FTP : pour câbles à double blindage. Connecteurs entièrement métalliques. Utilisé dans des environnements très perturbés, bien que plus rare en Cat5e.

Conseil Cablereseau.fr : pour une protection EMI efficace, le blindage doit être continu sur toute la liaison : câble, connecteurs, panneau, prise. Ne mélangez jamais câble blindé et connecteurs UTP, cela annulerait l’effet protecteur du blindage.

Compatibilité avec le type de câble Ethernet

Les conducteurs à l'intérieur d'un câble Ethernet Cat5e peuvent être de deux types, et votre connecteur doit y être adapté :

• Pour câble monobrin (solid core) : conducteur rigide, idéal pour les installations fixes (murs, goulottes, panneaux de brassage). Les connecteurs adaptés possèdent des broches en forme de fourche qui percent l’isolant et assurent un contact ferme sur le fil unique.

• Pour câble multibrin (stranded) : conducteur souple, composé de fins brins torsadés. Utilisé pour les cordons de brassage ou les connexions mobiles. Les connecteurs dédiés offrent des contacts adaptés aux brins multiples, assurant une bonne surface de contact et flexibilité.

À retenir : chaque type de câble nécessite un connecteur compatible pour garantir une connexion fiable et durable.

Connecteurs RJ45 Cat5e standards vs. "Pass-Through"

Le connecteur standard reste le plus courant : les fils doivent être coupés à la bonne longueur avant insertion, et le torsadage doit être maintenu au plus près des contacts pour limiter les pertes.

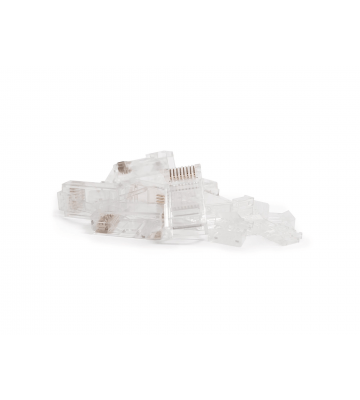

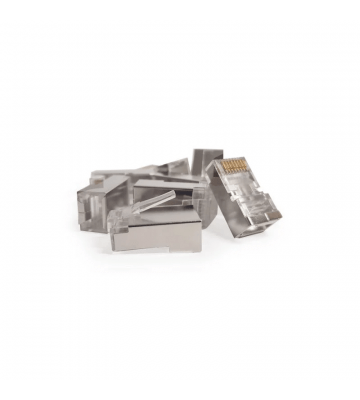

Le connecteur pass-through, quant à lui, permet aux fils de traverser le connecteur. Cela offre une vérification visuelle immédiate de l’ordre des couleurs (T568A ou T568B) avant sertissage. Une pince spéciale "pass-through" coupe les fils qui dépassent pendant le sertissage.

Ce système facilite l’assemblage, limite les erreurs et peut améliorer la performance en maintenant les paires torsadées plus près des contacts. Il nécessite toutefois l’outil adapté : une pince non compatible peut laisser des fils mal coupés, risquant un court-circuit.

Le choix dépend souvent de l’habitude de l’installateur. Les deux types sont fiables s’ils sont bien utilisés avec les bons outils.

Qualité des contacts et du corps du connecteur

La fiabilité d’un connecteur RJ45 Cat5e dépend en grande partie de la qualité des matériaux.

Les contacts doivent être en alliage cuivreux (comme le phosphore-bronze), avec un placage or pour garantir une bonne conductivité. Un placage de 3 à 15 µm est courant, mais pour un usage intensif ou professionnel, un placage or 50 µm est recommandé pour une meilleure durabilité et résistance à la corrosion.

Quant au corps du connecteur, il est généralement en polycarbonate, parfois coloré, et doit être résistant. Les modèles blindés utilisent un alliage métallique (zinc, le plus souvent) pour assurer solidité et continuité du blindage.

Conseil Cablereseau.fr : vérifiez que le diamètre extérieur du câble est compatible avec le connecteur. Un câble trop épais ou mal adapté peut empêcher un bon sertissage ou fragiliser les conducteurs. Le serre-câble doit maintenir la gaine sans contrainte excessive.

Comment installer et sertir vos connecteurs RJ45 Cat5e ?

Même avec du bon matériel, un mauvais sertissage peut dégrader les performances réseau. Voici les points clés pour réussir votre installation RJ45 Cat5e :

Outils essentiels

• Pince à sertir RJ45 : adaptée à vos connecteurs (standard ou pass-through), avec coupe intégrée.
• Outil à dénuder : pour retirer proprement la gaine sans entailler les fils.
• Testeur de câble : pour vérifier continuité, ordre des paires, et détecter les erreurs.
• Ciseaux/pince coupante : utiles pour égaliser les fils ou couper les séparateurs internes.

Étapes du sertissage

1. Préparation : dénudez 2 à 3 cm, coupez séparateur ou filin si présent.
2. Choix du schéma de câblage : adoptez un schéma T568A ou T568B — le T568B est aujourd’hui le plus courant en France. L’essentiel est d’être cohérent sur toute l’installation, aux deux extrémités du câble.
3. Détorsadage minimal : alignez les 8 fils selon le schéma choisi (max. 1,25 cm de détorsadage).
4. Coupe nette (standard) ou insertion directe (pass-through).
5. Insertion : assurez-vous que chaque fil va jusqu’au bout du connecteur. La gaine doit être bien maintenue par le serre-câble.
6. Sertissage : pressez fermement. Les contacts doivent percer l’isolant.
7. Test : vérifiez la liaison avec un testeur réseau.

À noter : parmi les erreurs les plus fréquentes lors du sertissage RJ45 : un détorsadage excessif des paires, un mauvais ordre des fils, des conducteurs mal enfoncés, une gaine non maintenue par le connecteur, l’usage d’un modèle inadapté au type de câble (monobrin, multibrin, blindé), ou encore l’absence de test après montage.

La performance de vos infrastructures professionnelles et data centers repose sur le choix judicieux de chaque connecteur RJ45 Cat5e. Chez Cablereseau.fr, expert en câblage réseau depuis 10 ans, nous vous fournissons expertise et fournitures de qualité.

Découvrez dès maintenant notre gamme de connecteurs RJ45 Cat5e pour sécuriser vos données. Pour un accompagnement personnalisé, contactez nos experts. Cablereseau.fr, votre partenaire confiance pour un réseau performant.

Toutes vos questions sur le connecteur RJ45 Cat5e

Quelle est la différence principale entre un connecteur RJ45 Cat5e et Cat6 ?

La principale différence réside dans la performance. Le connecteur RJ45 Cat6 est conçu pour des fréquences plus élevées (250 MHz contre 100 MHz pour le Cat5e) et supporte mieux les débits de 10 Gigabit Ethernet sur de courtes distances, tout en offrant une meilleure protection contre la diaphonie. Physiquement, ils sont similaires, mais les connecteurs Cat6 ont souvent des caractéristiques internes plus strictes pour gérer les paires de fils plus épaisses et les séparateurs des câbles Cat6.

Puis-je utiliser un connecteur RJ45 Cat5e sur un câble Cat6 (ou inversement) ?

Il est fortement déconseillé de mélanger les catégories. Utiliser un connecteur Cat5e sur un câble Cat6 dégradera la performance globale du lien au niveau Cat5e. Inversement, un connecteur Cat6 sur un câble Cat5e n'améliorera pas la performance du câble et peut même causer des problèmes de compatibilité physique si les fils du Cat5e sont trop fins pour les contacts du connecteur Cat6. Utilisez toujours des composants de même catégorie.

Un connecteur RJ45 Cat5e blindé est-il toujours meilleur qu'un UTP ?

Pas nécessairement. Un connecteur blindé est meilleur uniquement si vous utilisez un câble blindé et si votre environnement présente des risques d'interférences électromagnétiques. Dans un environnement standard sans perturbations majeures, un connecteur RJ45 Cat5e UTP de bonne qualité, correctement installé avec un câble UTP, offrira d'excellentes performances Gigabit. Le blindage ajoute un coût et une complexité d'installation qui ne sont pas toujours justifiés.

Quelle est la durée de vie typique d'un connecteur RJ45 Cat5e ?

La durée de vie mécanique (nombre de cycles d'insertion/retrait) d'un connecteur RJ45 Cat5e de qualité, notamment ceux avec un placage or de 50 microns sur les contacts, peut atteindre 750 à 1000 cycles, voire plus. En termes de performance électrique, s'il est correctement installé et non soumis à des contraintes physiques ou environnementales extrêmes (humidité, corrosion), il peut durer aussi longtemps que l'infrastructure de câblage elle-même, soit plusieurs décennies.

Dois-je obligatoirement utiliser la norme T568B pour mes connecteurs RJ45 Cat5e en France ?

Bien que la norme T568B soit la plus répandue et souvent recommandée pour les nouvelles installations en France (et en Europe), la T568A est techniquement équivalente en termes de performance.

L'essentiel est la cohérence : utilisez le même schéma de câblage aux deux extrémités d'un câble et, idéalement, sur l'ensemble de votre réseau pour éviter toute confusion ou erreur.
